ELM327 OBD2 Bluetooth 4.0 (PIC18F25K80) – universell felkodsläsare för iOS/Android/Windows

Kortversion

Den här ELM327 OBD2-scannern med PIC18F25K80 och Bluetooth 4.0 (dual-mode 2.0/4.0) är en smidig trådlös felkodsläsare som kopplar upp din bils ECU till mobil, surfplatta eller dator. Den är byggd för att fungera på OBD2-kompatibla fordon och stödjer iOS, Android och Windows, vilket gör den extra praktisk om du vill kunna använda samma adapter med olika enheter.

Med en kompatibel app kan du läsa och radera felkoder (generiska och vissa tillverkarspecifika), släcka MIL/Check Engine och se live data som varvtal, hastighet, temperaturer, bränsletrims, insugstryck, tändning, luftflöde, TPS och O2-sensorvärden (bilberoende). Produkttexten lyfter även “dashboard/HUD”-upplevelse via app, där du kan visa instrument i realtid och logga kördata för att analysera bränsleförbrukning och körbeteende.

Bluetooth 4.0 ger snabbare data och lägre strömförbrukning jämfört med äldre lösningar. Adaptern drivs av bilens OBD2-uttag och är specificerad för 9–16V (12V-system). Den stöder de vanliga OBD2-protokollen inklusive CAN, ISO9141-2 och KWP2000. För bästa resultat väljer du app efter plattform: t.ex. Torque/OBD Auto Doctor på Android och OBD Fusion/OBD Auto Doctor på iOS.

• Anslutning: Bluetooth dual-mode (2.0/4.0), BT4.0-stöd för iOS
• Plattform: iOS / Android / Windows
• Chip: PIC18F25K80
• Spänning: 9–16V
• Funktion: DTC, MIL off, live data, dashboard/HUD via app

Fördelar med Bluetooth 4.0 dual-mode

• BT4.0-stöd för iOS (Bluetooth Classic fungerar ofta inte med iPhone)
• Lägre strömförbrukning och stabil trådlös anslutning
• Dual-mode (2.0/4.0) – bredare kompatibilitet mellan enheter
• Smidig “plug & play” i bilens OBD2-uttag

Kompatibilitet: iOS/Android/Windows

Produkttexten beskriver följande kompatibilitet:

Adaptern är specificerad för OBD2-protokollfordon och används i 12V-system.

Funktioner (vad du kan göra)

1. Läsa felkoder (DTC) – generiska och vissa tillverkarspecifika, med förklaringar (3000+ generiska nämns).
2. Radera felkoder och släcka MIL/Check Engine.
3. Visa live data från ECU (bilberoende).
4. Dashboard/HUD via app (visar instrument i realtid och förbättrar överblick).
5. Loggning & analys av data (bränsle/kördata beroende på appens funktioner).

Live data & dashboard/HUD

Du kan övervaka vanliga parametrar i realtid, exempelvis:

• Engine RPM
• Coolant Temperature
• Vehicle Speed
• Short/Long Term Fuel Trim
• Intake Manifold Pressure
• Timing Advance
• Air Flow Rate
• Throttle Position
• O2-sensorvärden

Många appar kan visa detta som “cool dashboard” och vissa erbjuder HUD-läge (beroende på telefonfäste och appfunktion).

Appar & program (exempel enligt produkttext)

Android

• OBD Auto Doctor
• Torque
• OBD Car Doctor
• E OBD2
• DashCommand

iOS

• OBD Auto Doctor
• GeekOBD_Viecar
• Mini OBDII
• OBD Fusion

Windows

• ScanMaster-ELM
• ScanTool.net
• PCMSCAN

Produkttexten nämner även “Viecar software” som egen mjukvara och “continuous software upgrades”. I praktiken väljer de flesta användare app efter behov (felskanning vs live data vs dashboard).

Steg-för-steg: kom igång

1) Plugga in adaptern

1. Leta upp bilens OBD2-uttag (ofta under instrumentpanelen).
2. Plugga in ELM327-adaptern.
3. Slå på tändningen (ON).

2) Anslut via Bluetooth

• iOS: anslut ofta via appens BLE-flöde (BT4.0-stöd).
• Android: anslut via app eller Bluetoothinställning beroende på app.
• Windows: para via Bluetooth och välj rätt enhet i programmet.

3) Läs felkoder och spara

1. Läs DTC och spara/skärmdumpa innan radering.
2. Åtgärda felet.
3. Radera koder och verifiera att de inte återkommer.

Stödda protokoll

1. SAE J1850 PWM (41.6Kbaud)
2. SAE J1850 VPW (10.4Kbaud)
3. ISO 9141-2 (5 baud init, 10.4 Kbaud)
4. ISO 14230-4 KWP (5 baud init, 10.4 Kbaud)
5. ISO 14230-4 KWP (fast init, 10.4 Kbaud)
6. ISO 15765-4 CAN (11bit ID, 500 Kbaud)
7. ISO 15765-4 CAN (29bit ID, 500 Kbaud)
8. ISO 15765-4 CAN (11bit ID, 250 Kbaud)
9. ISO 15765-4 CAN (29bit ID, 250 Kbaud)

Specifikationer

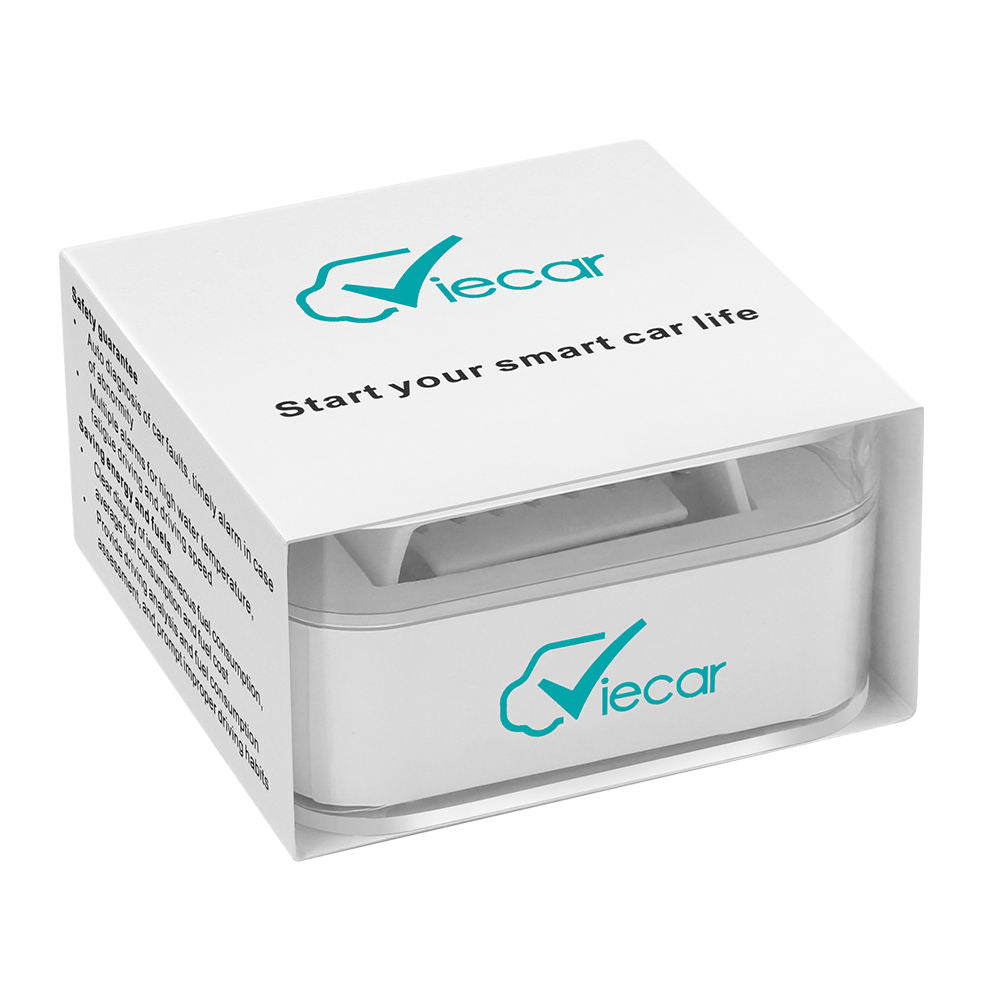

Förpackningsinnehåll

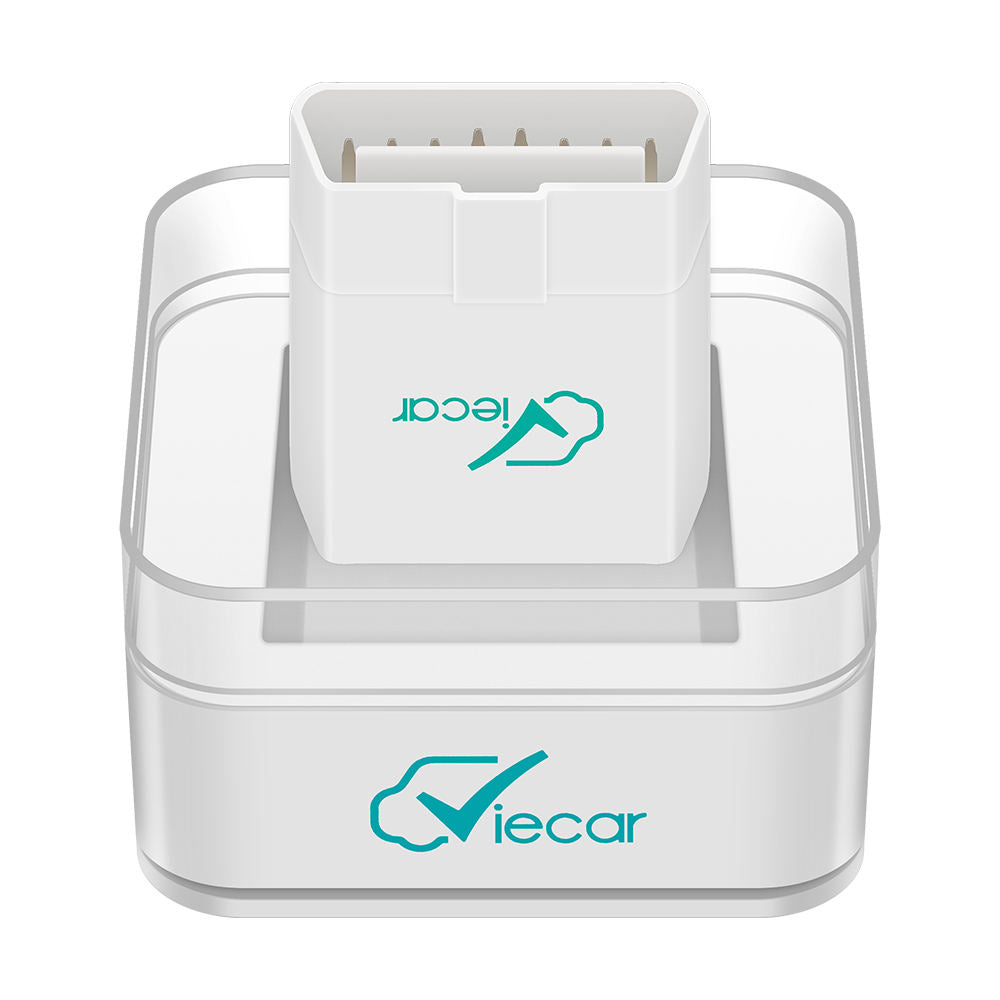

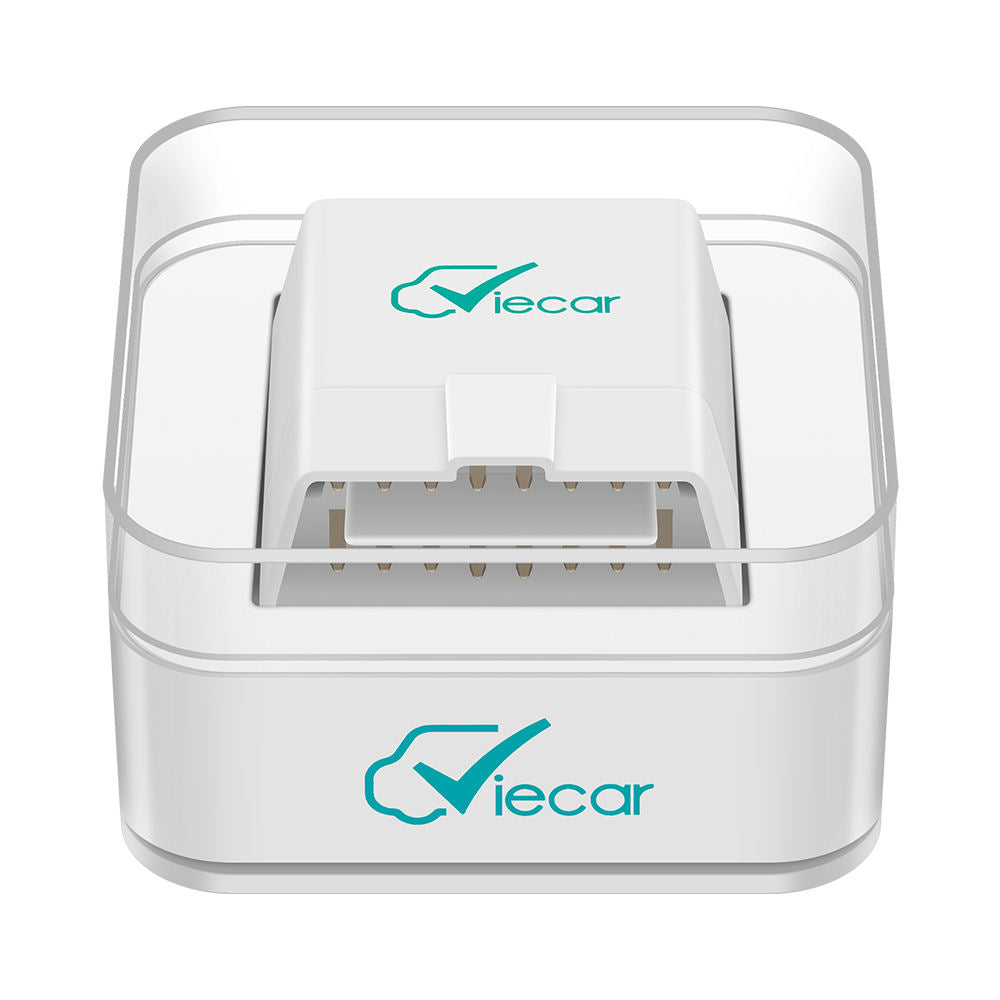

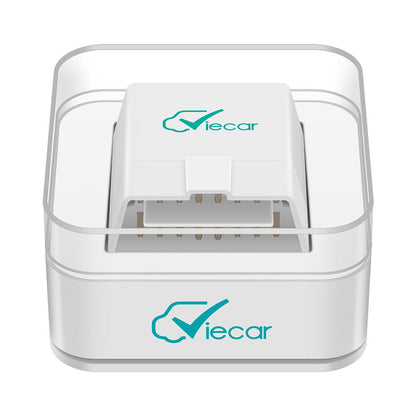

• 1 × ELM327 OBD2 Bluetooth 4.0 adapter (dual-mode)
• Manual/QR/app-info (kan variera beroende på leverans)

FAQ – Vanliga frågor

1) Fungerar den med iPhone?

Ja, Bluetooth 4.0-stöd för iOS nämns i produkttexten.

2) Fungerar den med Android?

Ja, den stöder Android och flera Android-appar listas.

3) Fungerar den med Windows?

Ja, Windows stöds enligt produkttexten.

4) Kan den läsa ABS och airbag?

ELM327 är främst för OBD2 (motor/utsläpp). För ABS/SRS krävs ofta andra verktyg eller märkesstöd.

5) Kan jag släcka motorlampan?

Ja, den kan radera felkoder och släcka MIL om felet inte är aktivt kvar.

6) Vad är fördelen med BT4.0?

Lägre strömförbrukning, snabb data och iOS-stöd jämfört med många BT2.0-donglar.

7) Vilka appar funkar bäst?

Torque/OBD Auto Doctor på Android och OBD Fusion/OBD Auto Doctor på iOS är vanliga val (appval beror på behov).

8) Passar den 24V-fordon?

Nej, spänningen är 9–16V och den är avsedd för 12V-system.

9) Måste jag para i Bluetooth-menyn?

Beror på app och plattform. BLE ansluts ofta direkt i appen.

10) Drar den ström när den sitter i OBD-uttaget?

Ja, OBD-adaptrar kan dra ström. Lämna inte inkopplad permanent om bilen står länge.

Notiser & säkerhet

• OBD2-begränsning: Fokus är motor/utsläpp. Övriga system kan kräva annat verktyg.
• Radera inte på chans: Dokumentera felkoder innan radering.
• iOS-anslutning: Anslutning sker ofta via app (BLE) snarare än telefonens BT-meny.
• Strömförbrukning: Koppla ur adaptern om bilen blir stående länge.
• Säkerhet: Använd inte diagnosapp under körning.

Sammanfattning

Den här ELM327 Bluetooth 4.0-adaptern med PIC18F25K80 är ett flexibelt val för dig som vill kunna läsa/radera felkoder, följa live data och använda dashboard/HUD via app – och samtidigt få kompatibilitet med iOS, Android och Windows. En bra “allround”-dongel för OBD2-bilar när du vill ha stabil trådlös anslutning och låg strömförbrukning.
