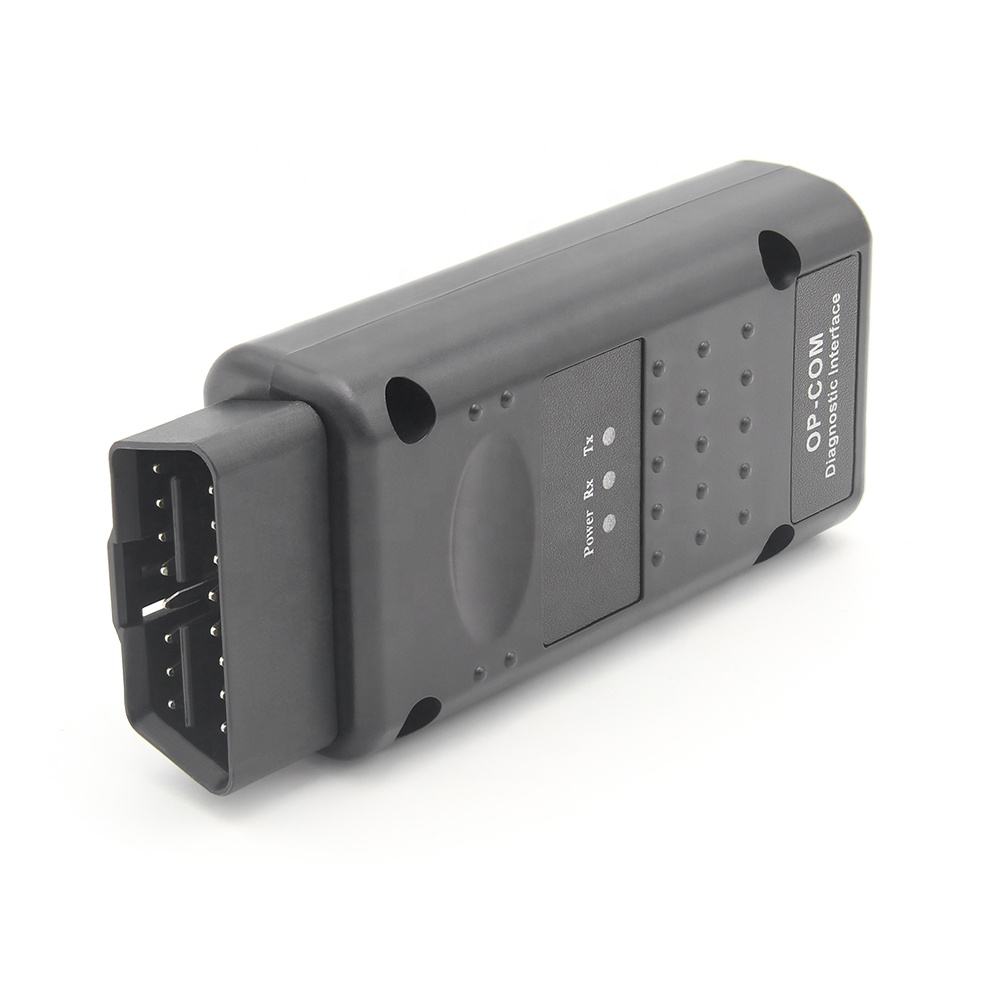

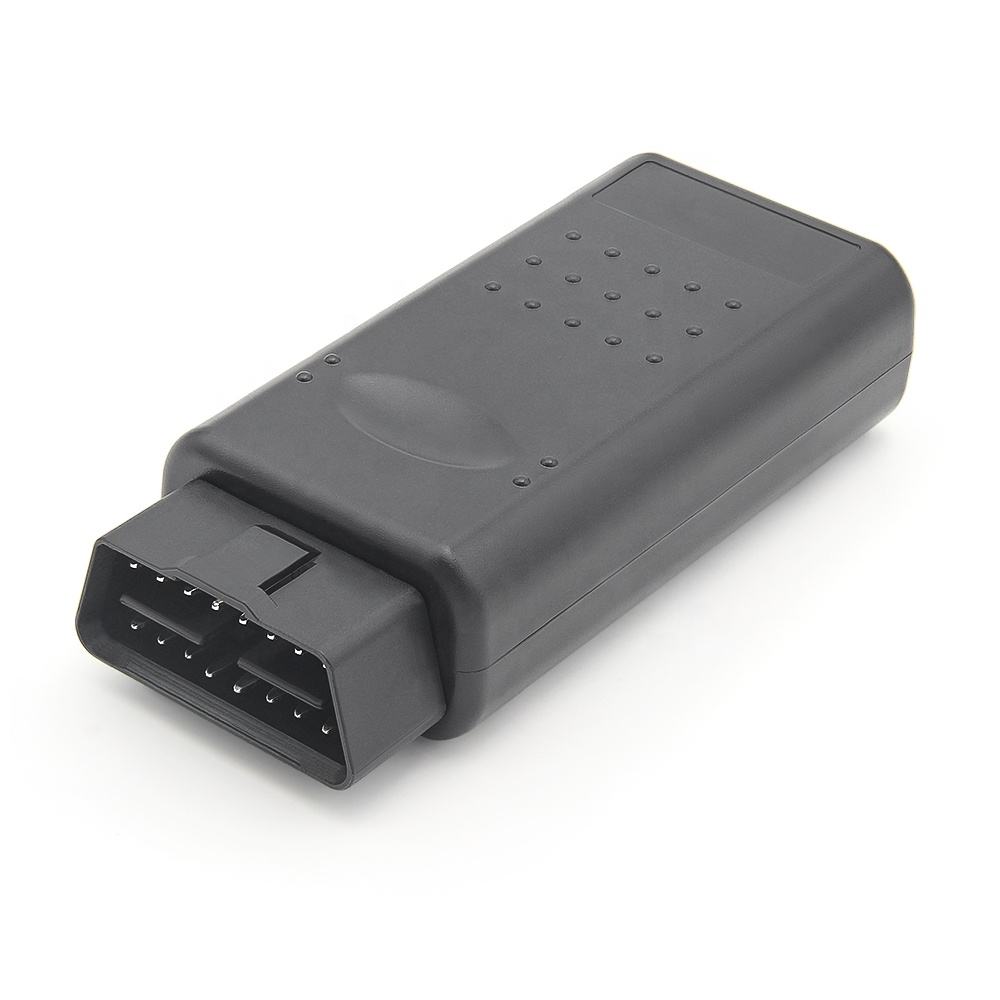

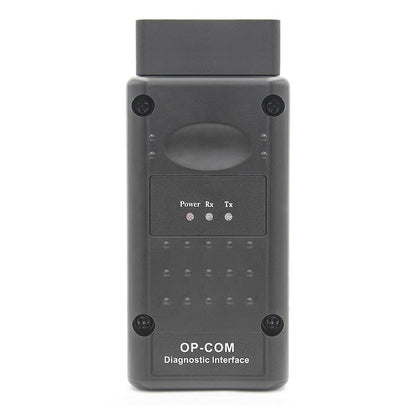

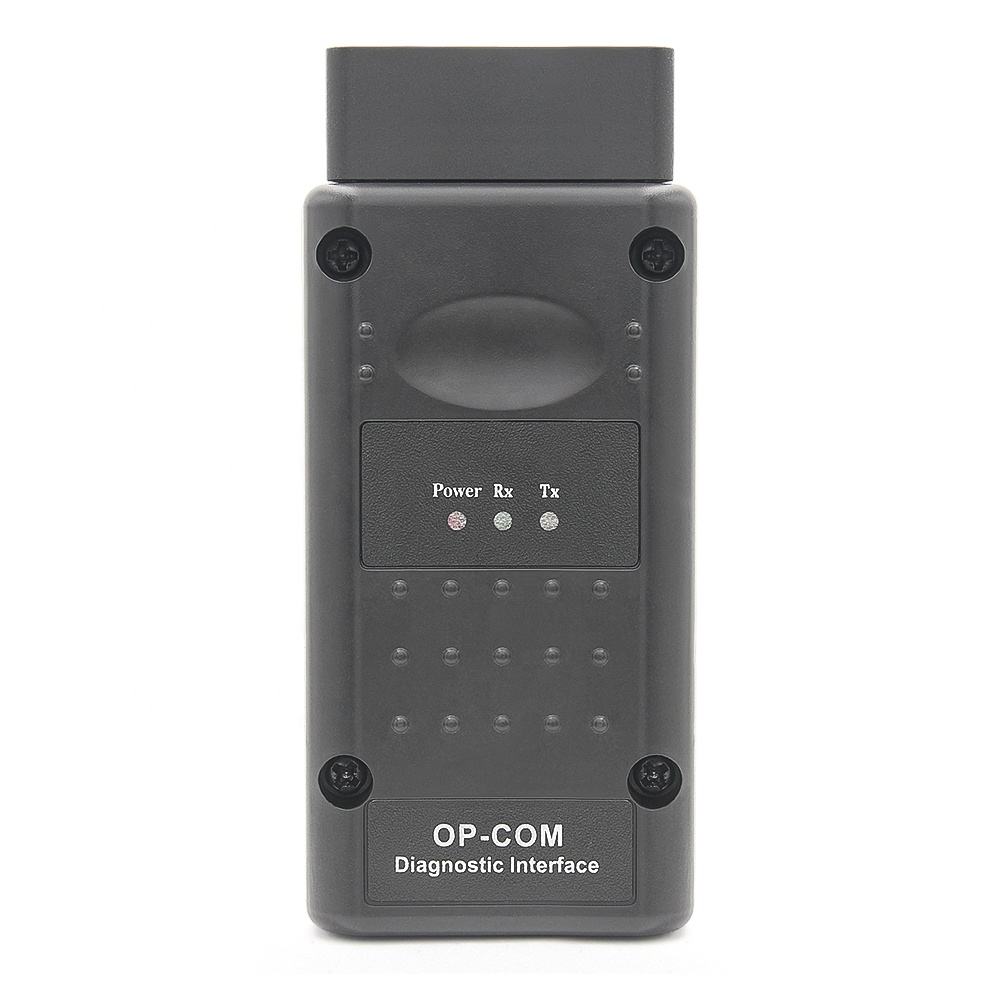

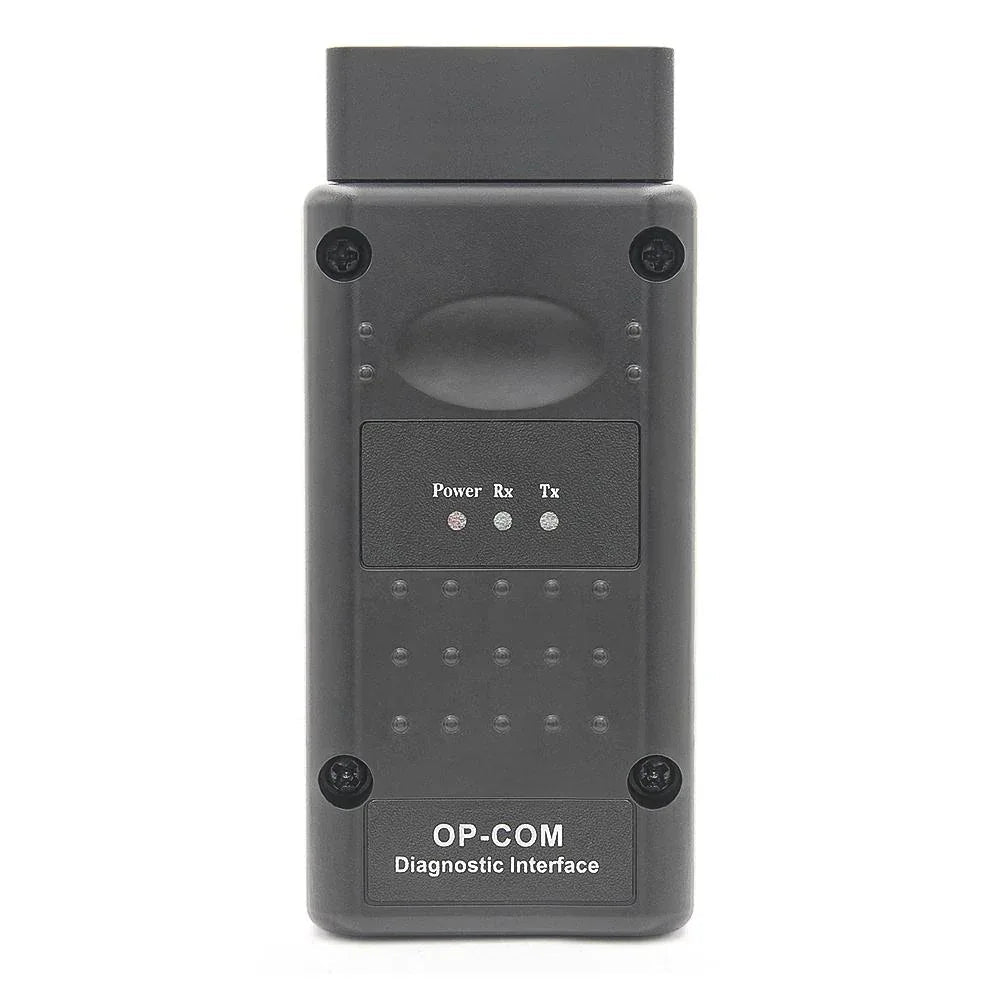

OP-COM V1.99 för Opel/Vauxhall – FT232RQ + PIC18F458 OBD2 diagnosinterface med CAN-BUS-stöd

Kortversion

OP-COM V1.99 är ett PC-baserat OBD2 diagnosinterface för Opel och Vauxhall, framtaget för dig som vill kunna göra mer än vanlig generisk motordiagnos. Med stöd för många Opel-specifika styrenheter kan verktyget användas för att läsa och radera felkoder, visa live data, läsa measuring blocks och utföra output tests på kompatibla system.

Denna version anges ha firmware V1.99, software 2014V/120309a, FT232RQ driver IC och PIC18F458-chip enligt huvudspecifikationen. Produkttexten beskriver stöd för många Opel-modeller, även nyare fordon med CAN-BUS-baserad diagnostik, exempelvis Vectra-C, Astra-H och Zafira-B.

OP-COM är särskilt användbart eftersom Opel använder flera olika kommunikationsvägar i OBD-kontakten. Interfacet fungerar därför som en multiplexer och väljer rätt pinne för kommunikation, exempelvis serial link via PIN3/PIN7/PIN8/PIN12 samt HSCAN, MSCAN och SWCAN för CAN-BUS-system.

Viktigt: Produktinformationen anger tydligt “Never Update Online”. Uppdatera därför inte interfacet online om din leverans har denna varning, eftersom fel uppdatering kan skada OP-COM-interfacet eller göra det obrukbart. Använd alltid den programvara och drivrutin som hör till just din leverans.

• Produkt: OP-COM V1.99 / OP-Com 2014V Can OBD2 för Opel
• Firmware: V1.99
• Software: 2014V / 120309a
• Driver IC: FT232RQ
• Core chip: PIC18F458 enligt huvudspecifikation
• Språk: Engelska
• För: Opel/Vauxhall med OBD2 och stödda system

Vad är OP-COM V1.99?

OP-COM är ett specialiserat diagnosinterface för Opel/Vauxhall som används tillsammans med en Windows-dator. Det är inte bara en enkel OBD2-läsare för motorlampan, utan ett Opel-anpassat verktyg som kan kommunicera med flera olika styrenheter i bilen, beroende på modell, årsmodell, utrustningsnivå och mjukvarustöd.

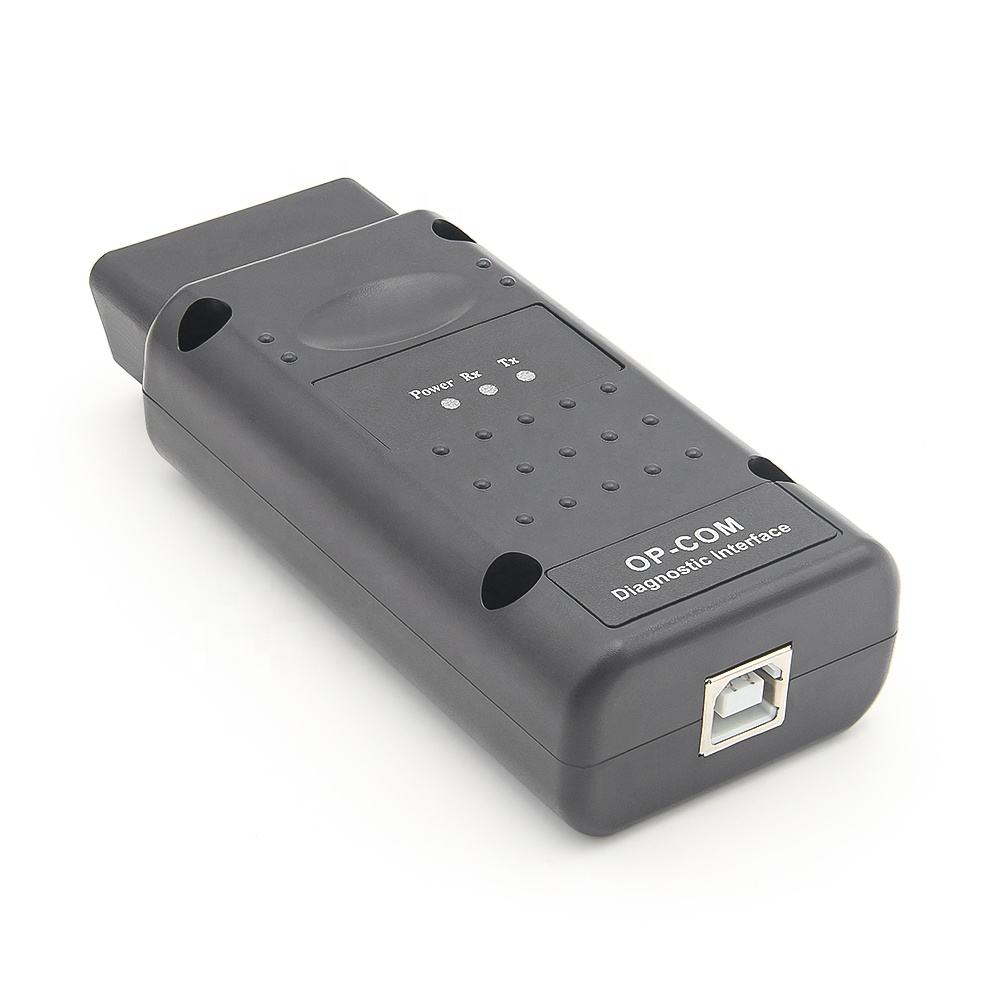

Interfacet ansluts till bilens 16-pin OBD2-uttag och till datorn via USB. Därefter används OP-COM-programvaran för att välja bilmodell och styrenhet, läsa felkoder, visa mätvärden och i vissa fall utföra aktiveringstester.

Versionen i denna produktbeskrivning anges som Firmware V1.99 och Software 2014V/120309a. Den nämns även som OPCOM 2014V diagnostic tool for Opel cars.

Fördelar med Opel-anpassad diagnos

• Mer än generisk OBD2: stöd för många Opel-specifika system och styrenheter.
• CAN-BUS-stöd: avsett även för nyare Opel-modeller med CAN-baserad diagnostik.
• Flera moduler: exempelvis motor, automatlåda, ABS, instrumentkluster, klimat och karossmodul.
• Live data: följ mätvärden i realtid och jämför sensordata.
• Output tests: aktivera utvalda komponenter i stödda system för felsökning.
• USB-baserat: ingen seriell-till-USB-adapter behövs.
• Prisvärd lösning: ett populärt alternativ för Opel-diagnos jämfört med betydligt dyrare verkstadsverktyg.

Funktioner

Enligt produktinformationen kan OP-COM V1.99 användas för flera viktiga diagnosfunktioner:

1. Läsa felkoder från stödda styrenheter.
2. Radera felkoder efter att felet är åtgärdat.
3. Visa live data från bilens system.
4. Visa measuring blocks och välja parametrar från listor i programmet.
5. Visa upp till 8 mätvärden samtidigt, beroende på kommunikationsprotokoll och styrenhet.
6. Utföra output tests på många kontroller där funktionen stöds.
7. Spara/skriva ut felkodsinformation där programmet stödjer detta.
8. Serviceintervall-relaterade funktioner för vissa modeller enligt produktens FAQ.

Vissa avancerade funktioner kräver extra kunskap, rätt bilmodell och korrekt säkerhetskod/Car-Pass där detta är relevant.

Stödda styrenheter

Produkttexten nämner stöd för många styrenheter. Exakt stöd varierar mellan bilmodeller och årsmodeller. Exempel på system som nämns:

• Engine – motorstyrning
• Automatic Transmission – automatlåda
• ABS – låsningsfria bromsar
• Airbag/SRS – säkerhetssystem där stöd finns
• Engine Cooling Module – kylsystem/kylfläktstyrning
• Instrument Cluster / IPC – instrumentkluster
• Electronic Climate Control – klimatanläggning
• Body Control Unit / BCM – kaross- och komfortmodul
• ECM – motorstyrningsmodul

För enklare felsökning börjar man normalt med motorstyrningen, men styrkan med OP-COM är att verktyget ofta kan nå fler system än en vanlig generisk OBD2-läsare.

Felkoder med full statusinformation

OP-COM kan visa felkoder med mer information än en enkel kodlista. Produkttexten nämner bland annat full statusinformation:

• Present: felet är aktivt just nu.
• Not present: felet finns lagrat men är inte aktivt vid avläsning.
• Intermittent: felet uppträder ibland, ofta vid glapp, spänningsfall eller tillfälliga sensorproblem.

Detta är viktigt vid felsökning eftersom ett intermittent fel ofta kräver annan felsökningsmetod än ett permanent aktivt fel. Från felkodsfönstret kan du enligt produkttexten gå vidare till measuring blocks för att kontrollera relevant live data.

Live data och measuring blocks

Programmet visar mätvärden från många styrenheter. Du kan välja parametrar från listan och övervaka flera värden samtidigt. Enligt produktinformationen kan programmet visa 8 measuring block-parametrar samtidigt.

Exempel på mätvärden som kan vara användbara

• Motorvarvtal
• Kylvätsketemperatur
• Insugstemperatur
• MAF/luftmassemätare
• Gasspjällsläge
• Batterispänning
• ABS-hjulhastigheter där stöd finns
• Status för givare, knappar och reläer
• Klimat- och karossrelaterade värden där stöd finns

Samplingshastigheten beror på bilens kommunikationssystem. Äldre ISO/KWP-system kan vara långsamma, medan nyare CAN-baserade system normalt ger betydligt snabbare uppdatering.

Output tests

OP-COM kan enligt produktinformationen utföra output tests på många kontroller. Output tests används för att aktivera en komponent eller funktion via styrenheten, till exempel för att se om en fläkt, ventil, lampa, relä eller annan styrd komponent reagerar.

Detta är en mycket användbar funktion vid felsökning, men den ska användas försiktigt. Aktivera aldrig ett test om du inte vet vad komponenten gör eller om bilen inte är säkert uppställd.

Säkerhet: Output tests kan starta fläktar, pumpar eller andra komponenter. Håll händer, verktyg och kablar borta från rörliga delar.

CAN-BUS och multiplexer-funktion

Opel använder flera olika kommunikationspinnar i OBD-kontakten. OP-COM-interfacet fungerar därför som en multiplexer och väljer rätt pinne för kommunikation med respektive system.

Kommunikationsvägar enligt produkttext

• PIN3, PIN7, PIN8, PIN12: Serial Link – ISO9141, KW81, KW82, KWP2000
• PIN6 – PIN14: HSCAN – dual-wire High Speed CAN-BUS, 500 kbps
• PIN3 – PIN11: MSCAN – dual-wire Medium Speed CAN-BUS, 95 kbps
• PIN1: SWCAN – single-wire Low Speed CAN-BUS, 33.3 kbps

Denna multiplexer-funktion är en stor anledning till att OP-COM kan vara mer användbart på Opel än en enkel ELM327-baserad OBD2-läsare.

Installation och drivrutin

Grundläggande installation

1. Använd en Windows-dator och logga in med administratörsrättigheter.
2. Installera eller packa upp OP-COM-programmet som följer med leveransen.
3. Installera USB-drivrutinen för FT232RQ/USB-interface enligt leverantörens instruktioner.
4. Anslut OP-COM till datorn via USB.
5. Kontrollera i Enhetshanteraren att interfacet känns igen utan gul varningstriangel.
6. Kör OP-COM-programmet som administratör.
7. Använd funktionen Test Interface innan du ansluter till bilen.

Om Windows visar Kod 28

Kod 28 betyder normalt att drivrutinen inte är installerad. Lösning:

1. Öppna Enhetshanteraren.
2. Högerklicka på enheten med gul varningstriangel.
3. Välj Uppdatera drivrutin.
4. Välj Bläddra på datorn efter drivrutiner.
5. Peka ut mappen med drivrutinen som följde med OP-COM.
6. Installera, starta om datorn och testa igen.

Tips vid “adapter not found”

• Kör programmet som administratör.
• Prova annan USB-port direkt i datorn.
• Undvik USB-hubb och dockningsstation.
• Kontrollera att rätt drivrutin är installerad.
• Starta om datorn efter drivrutinsinstallation.
• Kontrollera att du använder rätt programversion till just detta interface.

Viktigt: uppdatera inte online

Produktinformationen anger tydligt: “Never Update Online. Online Updation Will Damage The OP-COM.”

Det betyder att du inte ska försöka onlineuppdatera interfacet om din leverans har denna varning. Fel uppdatering kan göra att interfacet slutar fungera. Använd därför endast den mjukvara och firmware som hör till just din adapter.

• Uppdatera inte firmware online.
• Blanda inte programversioner om du är osäker.
• Använd inte automatiska uppdateringar från annan källa.
• Spara alltid originalfilerna som följde med produkten.

Kompatibilitet

Enligt produkttexten täcker OP-COM 2014V nästan alla Opel-modeller, även nyare modeller med CAN-BUS-baserad diagnostik. Som exempel nämns:

• Opel Vectra-C
• Opel Astra-H
• Opel Zafira-B
• Flera andra Opel/Vauxhall-modeller beroende på årsmodell och styrenhet

Exakt stöd beror alltid på bilmodell, årsmodell, ECU-version, installerad utrustning och programvarans databas. En funktion som finns på en modell fungerar inte nödvändigtvis på en annan.

Specifikationer

Notis om chipinformation: Underlaget nämner PIC18F458 i huvudspecifikationen, men innehåller även en rad där 18F45K80 nämns. Kontrollera fysisk märkning/leverantörsvariant om chipversion är avgörande för kunden.

Förpackningsinnehåll

• 1 × OP-COM V1.99 diagnosinterface för Opel/Vauxhall

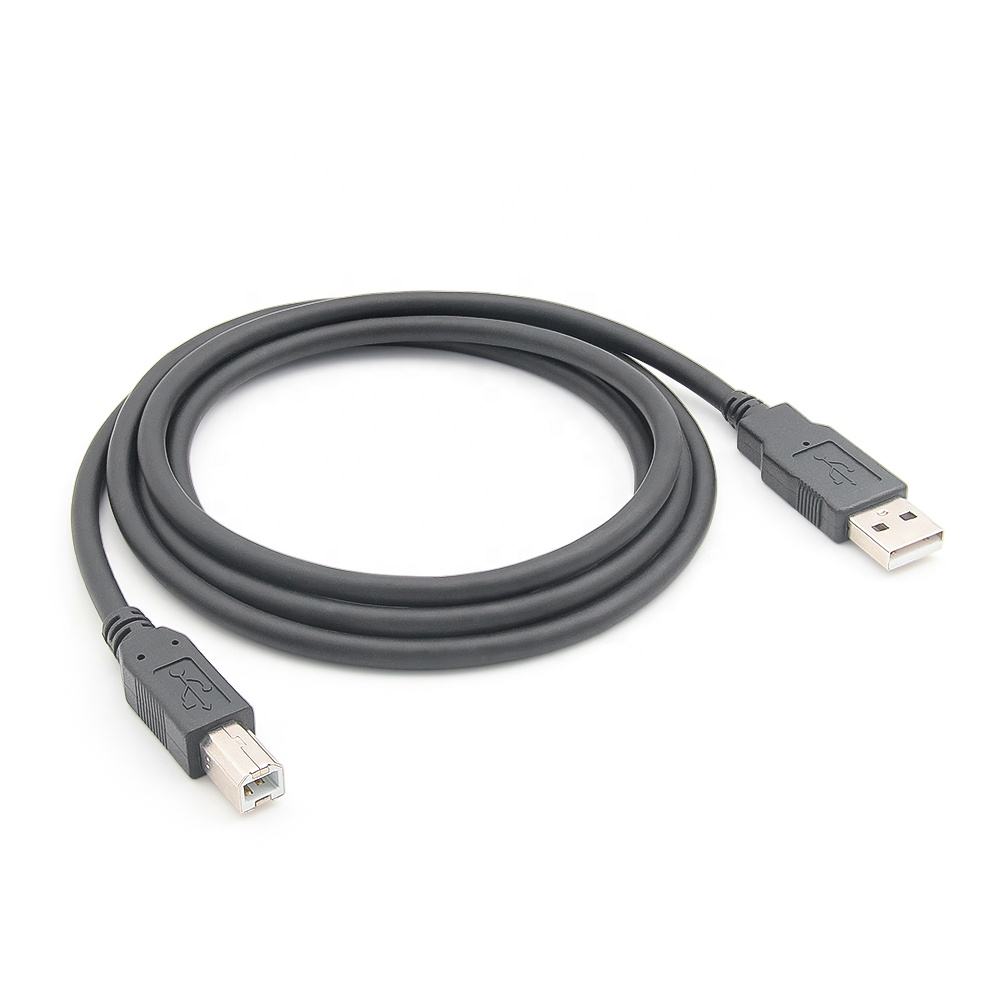

• 1 × USB-/OBD2-anslutning enligt leverans
• Programvara/drivrutin enligt leverans

Obs: Exakt innehåll kan variera beroende på leverans. Kontrollera alltid produktens medföljande instruktioner.

FAQ – Vanliga frågor

1) Vad är OP-COM V1.99?

Det är ett PC-baserat OBD2 diagnosinterface för Opel/Vauxhall med firmware V1.99 och programvara 2014V/120309a enligt produktinformationen.

2) Vilket språk har programmet?

Produktinformationen anger att denna version endast har engelska.

3) Vilket chip sitter i denna OP-COM?

Huvudspecifikationen anger PIC18F458 och driver IC FT232RQ.

4) Kan den läsa och radera felkoder?

Ja, den kan läsa och radera felkoder på stödda Opel-styrenheter.

5) Kan den visa live data?

Ja, programmet kan visa measuring blocks/live data och upp till 8 parametrar samtidigt där systemet stödjer detta.

6) Stödjer den CAN-BUS?

Ja, produktinformationen anger stöd för CAN-BUS-baserad diagnostik, inklusive HSCAN, MSCAN och SWCAN.

7) Fungerar den på Astra-H, Vectra-C och Zafira-B?

Ja, dessa modeller nämns som exempel i produktinformationen.

8) Kan jag uppdatera interfacet online?

Nej, inte om din leverans anger “Never Update Online”. Produkttexten varnar för att onlineuppdatering kan skada OP-COM.

9) Behövs seriell-till-USB-adapter?

Nej, interfacet är USB-baserat. Produkttexten anger att detta undviker kompatibilitetsproblem med seriell-till-USB-omvandlare.

10) Kan den göra output tests?

Ja, output tests nämns som funktion på många kontroller där bilen och styrenheten stödjer detta.

11) Kan den hantera serviceintervall?

Produktens FAQ nämner reset/programmering av service interval reminder för bland annat Astra-G, Zafira, Corsa-C och Meriva.

12) Kan den användas för nycklar/immobilizer?

Produkttexten nämner immobilizer- och nyckelrelaterade funktioner. Sådana funktioner ska endast användas lagligt, på egna fordon eller med uttryckligt tillstånd, och kan kräva fordonets säkerhetskod/Car-Pass. Vi rekommenderar inte att oerfarna användare arbetar med stöldskyddssystem.

13) Vad betyder “Present”, “Not present” och “Intermittent”?

Det visar felkodens status: aktivt fel, lagrat men ej aktivt fel, eller ett fel som kommer och går.

14) Varför är OP-COM bättre än en enkel OBD2-läsare på Opel?

OP-COM är Opel-anpassat och kan kommunicera via flera Opel-specifika pinnar och CAN-linor, vilket ger stöd för fler system än generisk OBD2.

15) Är detta ett verktyg för nybörjare?

För enkel felkodsläsning kan det användas av erfarna hemmamekare, men avancerade funktioner som output tests, kodning och säkerhetsrelaterade funktioner kräver kunskap.

Säkerhet och ansvarsfriskrivning

• Uppdatera inte online om produkten varnar för detta.
• Läs och spara felkoder innan du raderar dem.
• Radera inte felkoder på chans – åtgärda grundorsaken först.
• Använd stödladdare vid längre diagnos, output tests eller programmering.
• Output tests kan aktivera komponenter. Använd med försiktighet.
• Airbag/SRS och bromssystem ska hanteras med rätt kunskap och säkerhetsrutiner.
• Nyckel-/immobilizerfunktioner ska endast användas lagligt och behörigt. Vi tillhandahåller inte instruktioner för att kringgå stöldskydd.
• Ändra inte kodning om du inte vet exakt vad funktionen gör.
• Använd inte diagnosprogram aktivt under körning.

Sammanfattning

OP-COM V1.99 med FT232RQ och PIC18F458 är ett Opel-anpassat PC-diagnosinterface för dig som vill läsa och radera felkoder, visa live data, kontrollera measuring blocks och utföra output tests på stödda Opel/Vauxhall-modeller. Med stöd för både äldre serial link-system och CAN-BUS-linor som HSCAN, MSCAN och SWCAN är det ett kraftfullt verktyg för Opel-felsökning.

Den viktigaste notisen är att följa leverantörens programvara och inte uppdatera online om produkten varnar för detta. Med rätt installation och ansvarsfull användning är OP-COM V1.99 ett mycket användbart verktyg för felsökning, service och diagnos på Opel.
