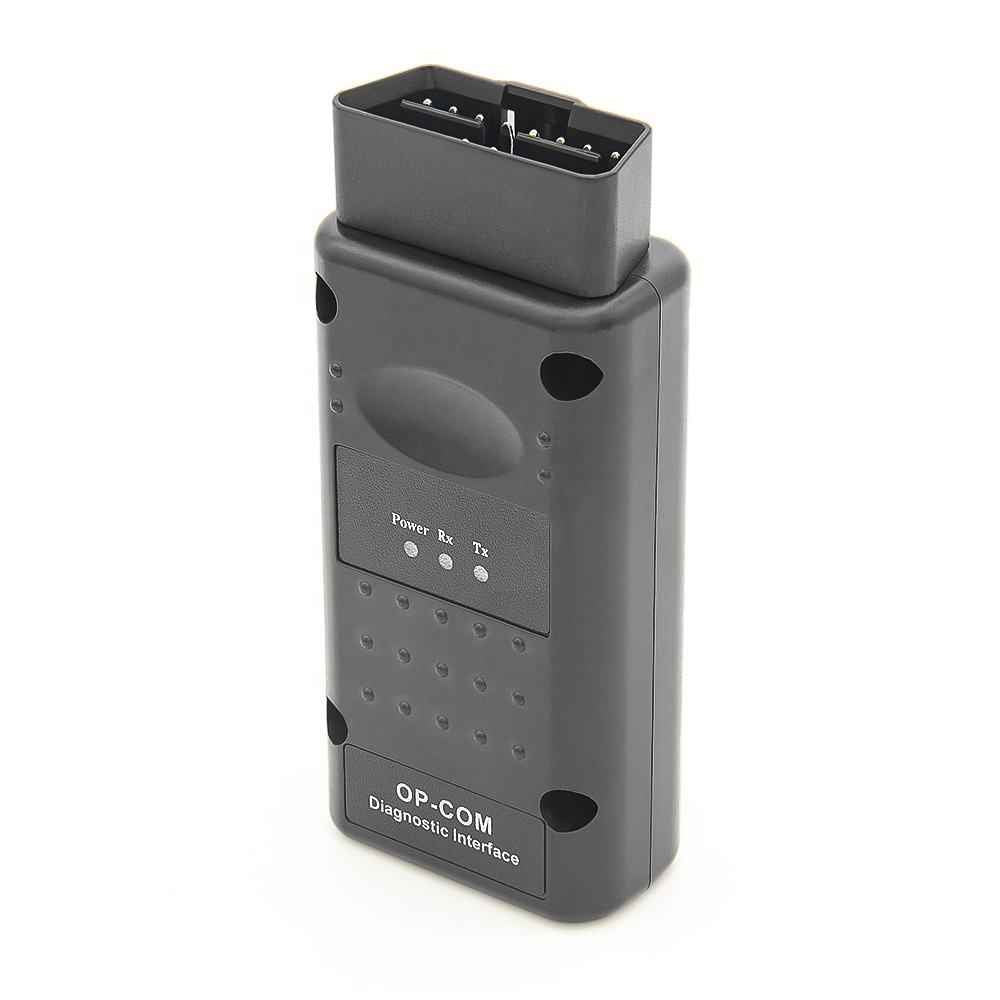

OP-COM V1.70 diagnoskabel med PIC18F458 – OBD2 diagnosverktyg för Opel/Vauxhall med CAN-BUS-stöd

Kortversion

OP-COM V1.70 är ett PC-baserat OBD2 diagnosinterface för Opel/Vauxhall, utvecklat för dig som vill kunna läsa och radera felkoder, visa live data, kontrollera mätvärden och utföra utvalda funktionstester på många Opel-modeller. Den här versionen anges ha firmware V1.70, PIC18F458-chip och stöd för många styrenheter i bilen, till exempel motor, automatlåda, ABS, instrumentkluster, klimatstyrning och karossmodul.

Verktyget är särskilt användbart för Opel-modeller med både äldre kommunikationssystem och nyare CAN-BUS-baserad diagnostik. Produktinformationen nämner bland annat stöd för modeller som Vectra-C, Astra-H och Zafira-B, samt att interfacet fungerar som en multiplexer och väljer rätt kommunikationspinne i OBD-kontakten beroende på system.

Med OP-COM kan du läsa felkoder med mer detaljerad statusinformation, exempelvis om felet är Present, Not present eller Intermittent. Programmet kan även visa measuring blocks/live data och upp till 8 mätvärden samtidigt, beroende på styrenhet och kommunikationsprotokoll. Nyare CAN-baserade system är normalt snabbare, medan äldre ISO/KWP-system kan vara långsammare.

Viktigt: Produkten anger Software Version V2014/120309a och Firmware Version V1.7. Följ alltid leverantörens instruktioner för just din version. Om din leverans uttryckligen anger “Never Update Online”, ska du inte använda onlineuppdatering, eftersom fel uppdatering kan göra interfacet obrukbart.

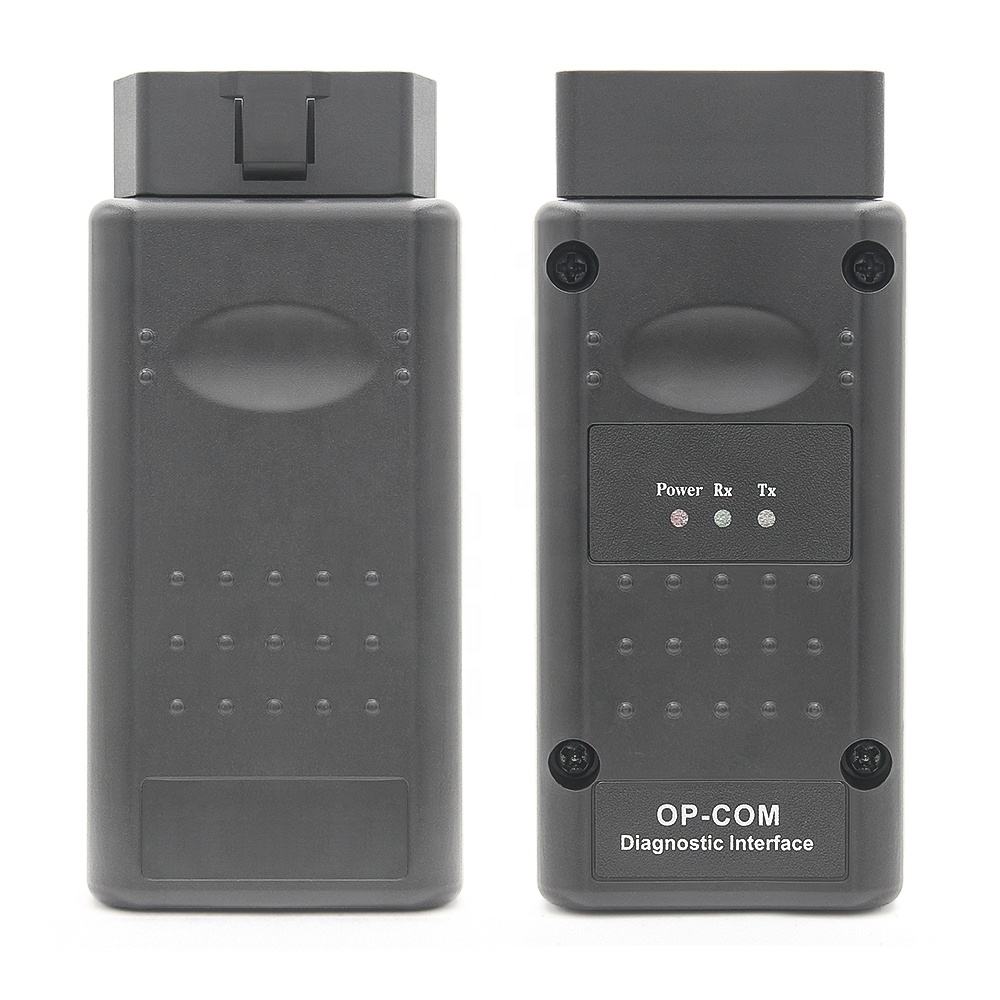

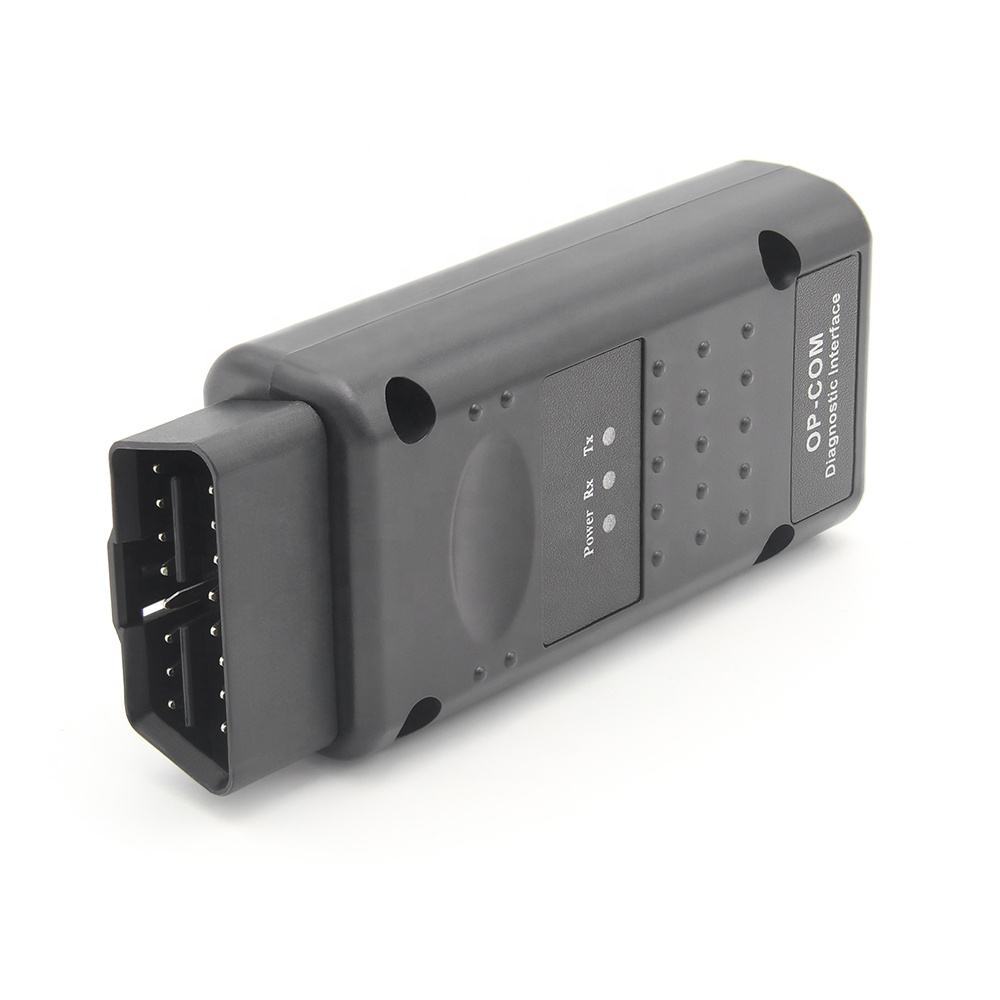

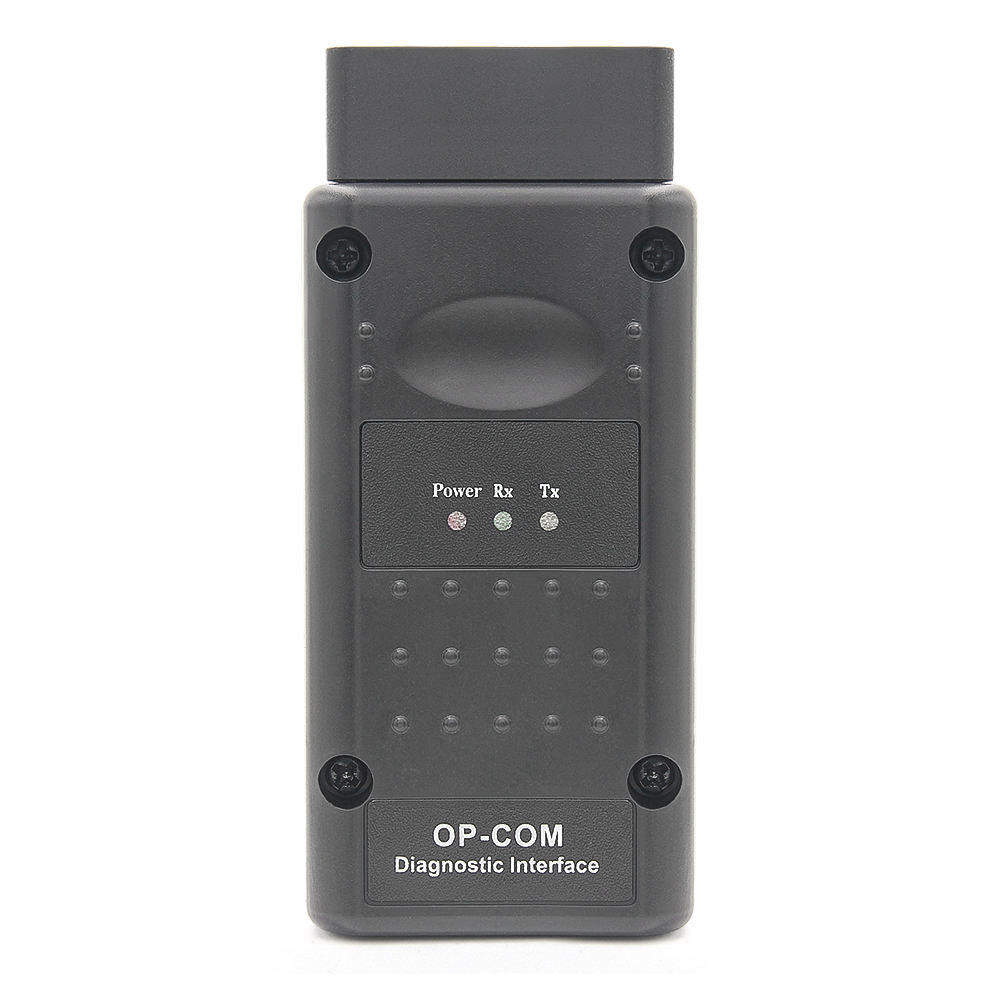

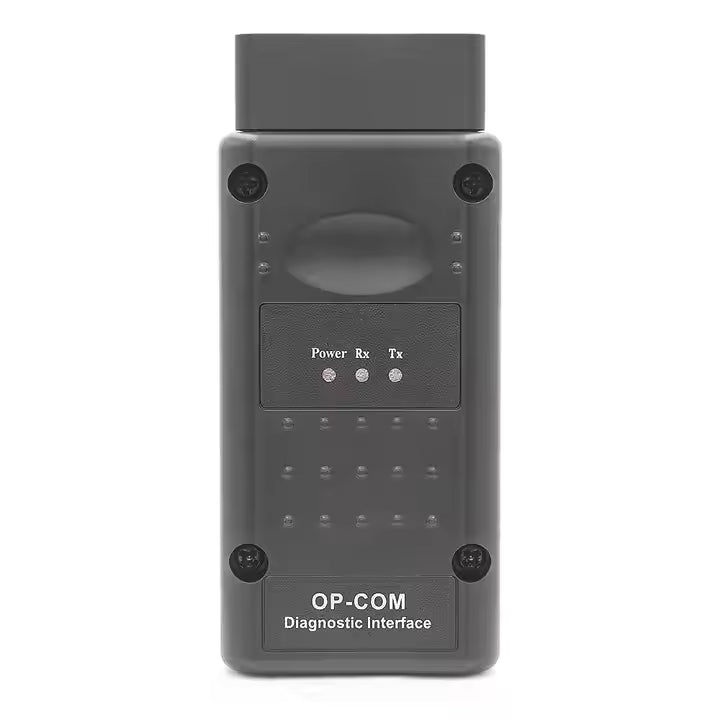

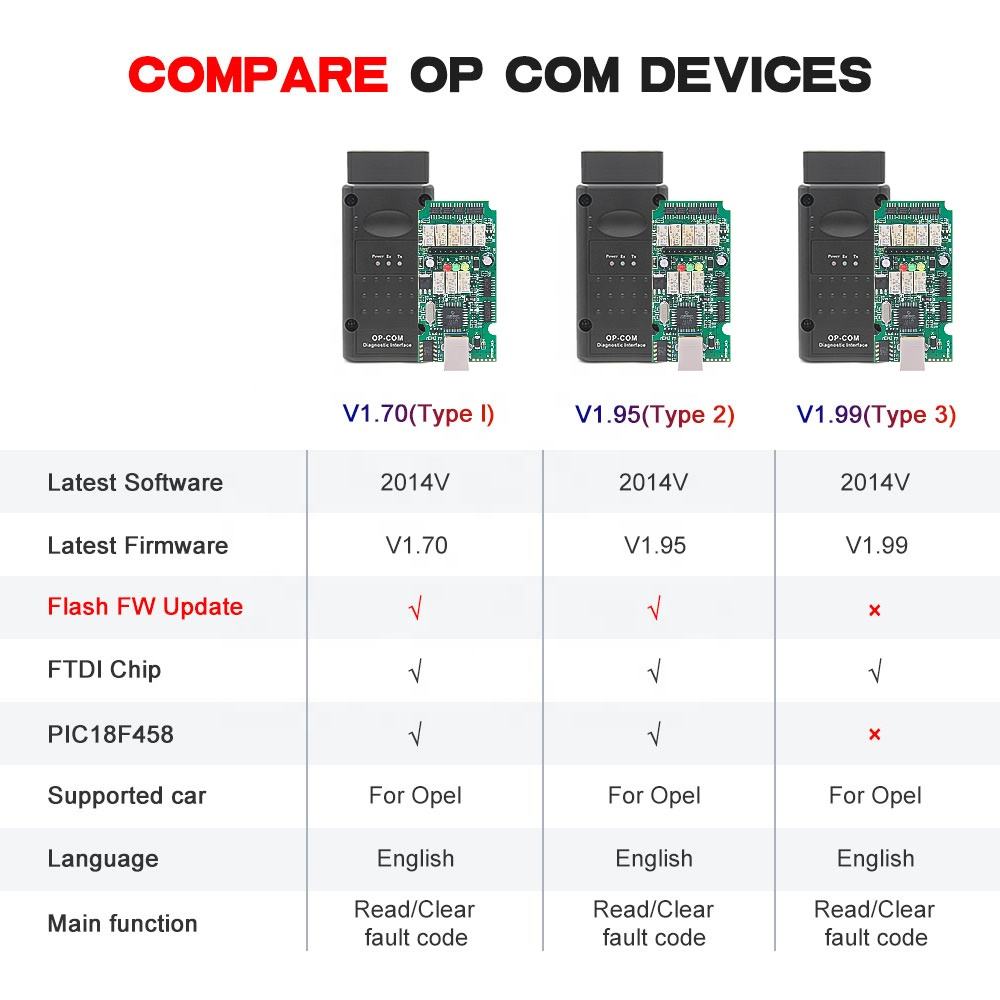

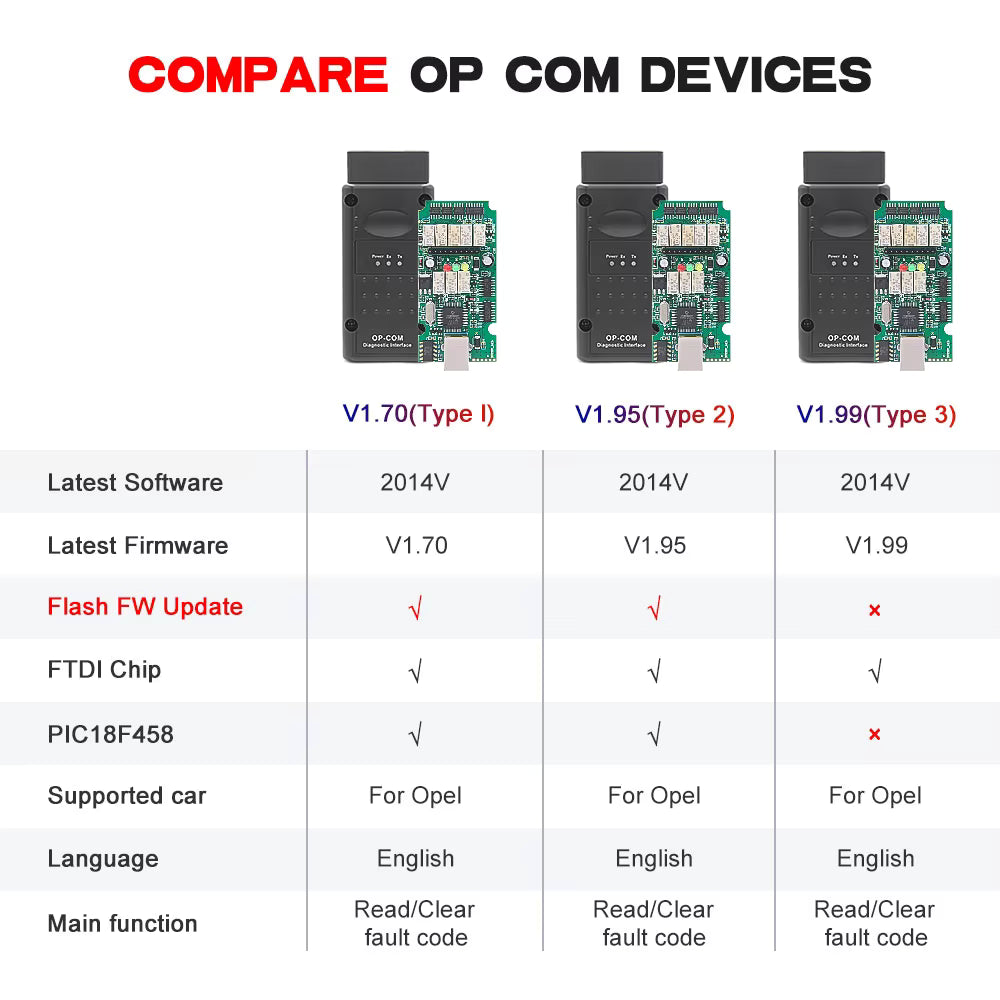

• Produkt: OP-COM V1.70 diagnoskabel för Opel/Vauxhall
• Chip: PIC18F458
• Firmware: V1.70 / V1.7 enligt produkttext
• Software: V2014/120309a enligt produkttext

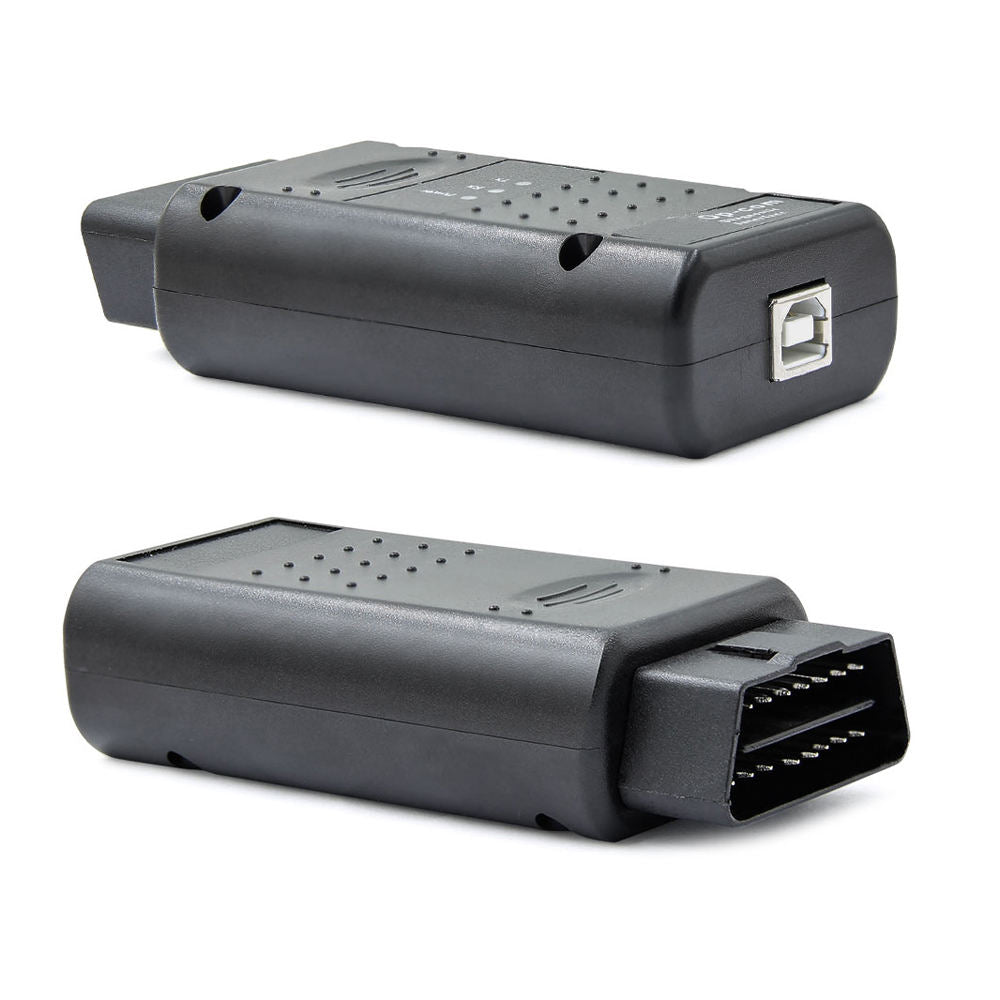

• Anslutning: OBD2 till bil + USB till PC
• Funktioner: felkoder, live data, output tests, measuring blocks m.m.

Vad är OP-COM V1.70?

OP-COM är ett diagnosinterface som används tillsammans med en Windows-dator för att kommunicera med styrenheter i Opel/Vauxhall. Till skillnad från enkla generiska OBD2-läsare är OP-COM anpassat för Opel-system och kan därför nå fler moduler än bara motorstyrningen, beroende på bilmodell, årsmodell och programversion.

Verktyget ansluts till bilen via 16-pin OBD2-kontakten och till datorn via USB. Programvaran används sedan för att välja bilmodell, årsmodell och styrenhet. Därefter kan du läsa felkoder, se live data och i många fall utföra utvalda tester.

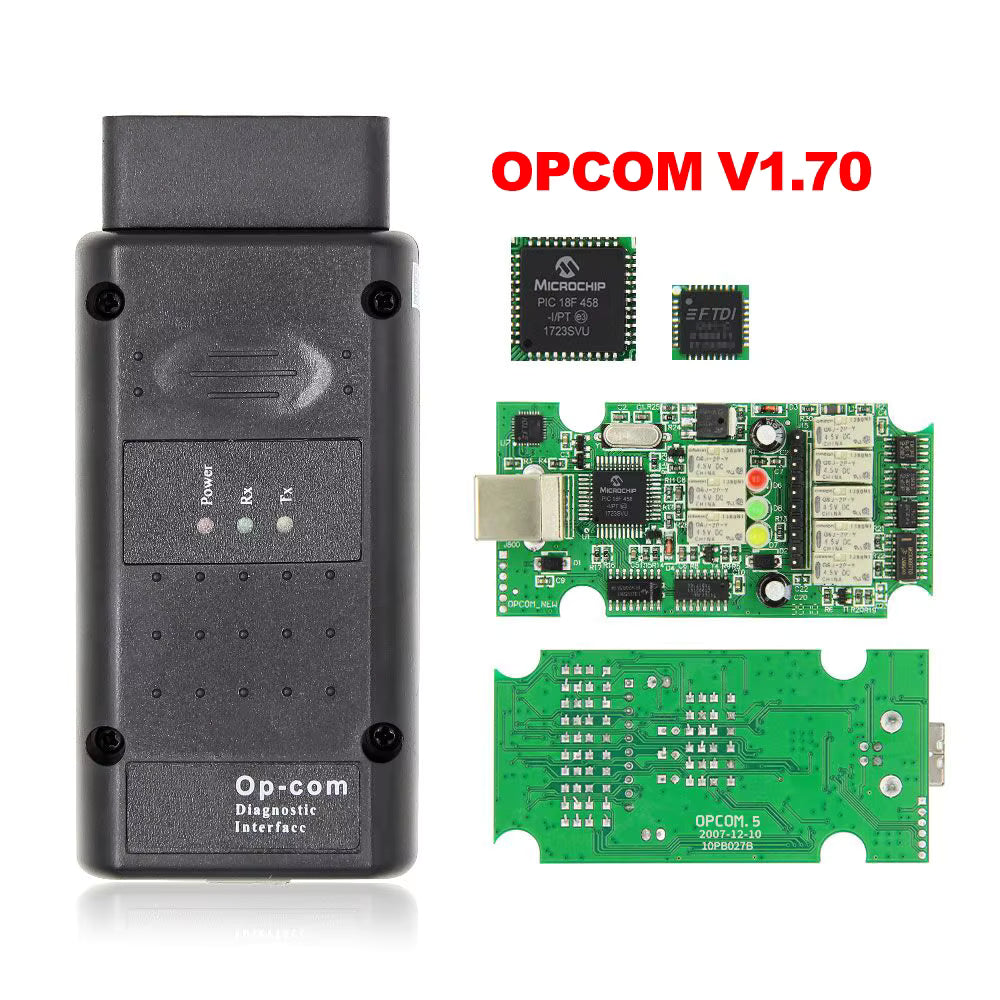

Den här versionen anges som OP-COM 1.70 Firmware OBD2 Diagnostic Tool och är utrustad med PIC18F458-chip. Den marknadsförs för Opel-bilar och täcker enligt produkttexten många modeller, inklusive nyare bilar med CAN-BUS-baserad diagnostik.

Fördelar med OP-COM för Opel

• Opel-anpassad diagnostik – mer specifikt än många enkla generiska OBD2-läsare.
• Brett modellstöd – produkttexten nämner många Opel-modeller, inklusive CAN-BUS-bilar.
• Flera styrenheter – motor, automatlåda, ABS, instrument, klimat, body control unit m.m.
• Live data – se mätvärden och status i realtid.
• Felkoder med status – present, not present och intermittent där systemet stödjer det.
• Output tests – möjlighet att aktivera vissa komponenter/styrningar på stödda moduler.
• PC-baserat – större skärm och bättre överblick än många handhållna läsare.

Huvudfunktioner

OP-COM V1.70 är byggt för felsökning, service och diagnos på Opel/Vauxhall. Enligt produkttexten kan programmet:

1. Läsa felkoder från många styrenheter.
2. Radera felkoder efter åtgärd.
3. Visa live data och measuring blocks.
4. Visa upp till 8 mätvärden samtidigt, beroende på system och protokoll.
5. Utföra output tests på många kontroller där detta stöds.
6. Visa full felkodsinformation med status som Present, Not present och Intermittent.
7. Spara eller skriva ut information från felkodsfönstret, beroende på programfunktion.
8. Kommunicera via flera OBD-pinnar tack vare multiplexer-funktion.

Stödda styrenheter och system

Produktinformationen nämner stöd för många styrenheter. Exakt stöd beror på bilmodell, årsmodell, utrustningsnivå och programversion. Exempel på system som nämns:

• Engine – motorstyrning
• Automatic Transmission – automatlåda
• ABS – bromssystem
• Airbag/SRS – säkerhetssystem, där stöd finns
• Engine Cooling Module – kylfläkts-/kylsystemmodul
• Instrument Cluster – instrumentpanel
• Electronic Climate Control – klimatstyrning
• Body Control Unit – kaross-/komfortmodul

För äldre Opel-system kan kommunikationen vara långsammare, medan nyare CAN-baserade system normalt ger snabbare dataöverföring.

Felkoder med statusinformation

När OP-COM läser felkoder visas inte bara själva koden, utan även tillgänglig information om felstatus. Detta kan hjälpa dig avgöra om felet är aktivt just nu eller om det bara har registrerats tidigare.

Exempel på status

• Present: felet är aktivt just nu.
• Not present: felet finns lagrat men är inte aktivt vid avläsningstillfället.
• Intermittent: felet kommer och går, ofta på grund av glappkontakt, givarfel eller spänningsproblem.

Från felkodsfönstret kan du ofta gå vidare till mätvärden/measuring blocks för att kontrollera live data som kan höra ihop med felet.

Live data och measuring blocks

Live data är en av de viktigaste funktionerna vid riktig felsökning. I stället för att bara läsa en felkod kan du se vad styrenheten faktiskt rapporterar i realtid.

Programmet kan enligt produkttexten visa upp till 8 measuring block-parametrar samtidigt. Samplingshastigheten påverkas av vilket kommunikationsprotokoll bilen använder:

• Äldre ISO-9141-2-system kan vara långsammare.
• KWP-2000-system, exempelvis vissa Multec- eller Bosch-enheter, är ofta snabbare.
• Nyare CAN-baserade styrenheter är normalt snabbast.

Exempel på mätvärden som kan vara användbara

• Motorvarvtal
• Kylvätsketemperatur
• Insugstemperatur
• Gasspjällsläge
• Luftmassemätare/MAF-värde
• Laddtryck eller insugstryck där det stöds
• Batterispänning
• Status för givare, brytare och reläer
• ABS-hjulhastigheter där modulen stödjer detta
• Klimat- och komfortrelaterade värden där modulen stödjer detta

Output tests och aktiveringstester

OP-COM kan enligt produktinformationen utföra output tests på många kontroller. Det betyder att programmet i vissa fall kan aktivera komponenter eller funktioner för test, exempelvis reläer, ventiler, lampor eller andra styrda delar – beroende på bilmodell och styrenhet.

Output tests är mycket användbart när du vill kontrollera om en komponent svarar, men funktionen ska användas försiktigt. Aktivera aldrig komponenter om du inte vet vad testet gör.

Säkerhet: Vid tester av ABS, airbag/SRS, kylfläktar, pumpar eller andra system med rörelse/strömförbrukning krävs extra försiktighet. Ha bilen säkert uppställd och följ alltid korrekta verkstadsrutiner.

CAN-BUS, KWP2000 och multiplexer-funktion

Opel använder flera olika kommunikationsvägar via OBD-kontakten. Därför fungerar OP-COM-interfacet som en multiplexer och väljer rätt pinne för kommunikationen.

Kommunikationspinnar enligt produkttext

• PIN3, PIN7, PIN8, PIN12: Serial Link (ISO9141, KW81, KW82, KWP2000)
• PIN6 – PIN14: HSCAN, dual-wire High Speed CAN-BUS, 500 kbps
• PIN3 – PIN11: MSCAN, dual-wire Medium Speed CAN-BUS, 95 kbps
• PIN1: SWCAN, single-wire Low Speed CAN-BUS, 33.3 kbps

Det här är en av anledningarna till att Opel-anpassade interface ofta fungerar bättre än enkla generiska OBD2-läsare vid diagnos på fler system än motor.

Installationsguide

1) Förbered datorn

1. Använd en Windows-dator, gärna Windows 7 eller Windows 10 om du vill ha enklast installation.
2. Logga in med administratörsrättigheter.
3. Packa upp OP-COM-programmet till en enkel mapp, exempelvis C:\OPCOM.
4. Installera nödvändiga systemkomponenter om de ingår i leveransen.

2) Installera .NET Framework vid behov

Produktinformationen anger att dotnetfx35_SP1 kan behövas på Windows XP eller Windows 7. Om programmet inte startar eller beter sig instabilt på äldre Windows kan .NET Framework 3.5 SP1 därför behöva installeras.

3) Installera USB-drivrutin

1. Öppna drivrutinsmappen som följer med produkten.
2. Kör installationsfilen som administratör om sådan finns.
3. Om Windows inte hittar drivrutinen automatiskt: installera manuellt via Enhetshanteraren.
4. Koppla in OP-COM-interfacet först när drivrutinen är installerad, om leverantörens instruktion säger det.

4) Kör programmet som administratör

1. Högerklicka på OP-COM-programfilen.
2. Välj Kör som administratör.
3. På Windows 7 kan detta vara extra viktigt enligt produktinformationen.

5) Testa interface

1. Anslut OP-COM till datorn via USB.
2. Starta programmet.
3. Gå till inställningar och välj Test Interface eller motsvarande.
4. Kontrollera att programmet hittar adaptern innan du ansluter till bilen.

6) Anslut till bilen

1. Stäng av bilen.
2. Anslut OP-COM till bilens OBD2-uttag.
3. Anslut USB till datorn.
4. Slå på tändningen till läge ON.
5. Välj rätt Opel-modell och styrenhet i programmet.

Felsökning vid installation

OP-COM hittas inte i programmet

• Kontrollera att USB-drivrutinen är installerad.
• Kontrollera Enhetshanteraren i Windows.
• Prova annan USB-port, helst direkt i datorn och inte via USB-hubb.
• Kör OP-COM som administratör.
• Starta om datorn efter drivrutinsinstallation.

Windows visar Kod 28

Kod 28 betyder normalt att drivrutinen inte är installerad. Gör så här:

1. Öppna Enhetshanteraren.
2. Högerklicka på enheten med gul varningstriangel.
3. Välj Uppdatera drivrutin.
4. Välj Bläddra på datorn efter drivrutiner.
5. Peka ut drivrutinsmappen som följde med OP-COM.
6. Starta om datorn och testa interfacet igen.

Programmet startar inte

• Kör som administratör.
• Prova kompatibilitetsläge för Windows 7 eller Windows XP.
• Installera .NET Framework 3.5 SP1 om det krävs av programversionen.
• Kontrollera att antivirus inte har blockerat en legitim fil från din leverans.

Interfacet hittas men bilen svarar inte

• Kontrollera att tändningen är ON.
• Kontrollera att OBD2-kontakten sitter ordentligt i bilen.
• Kontrollera bilens säkring till diagnosuttaget.
• Välj rätt modell, årsmodell och styrenhet.
• Testa först motorstyrningen, eftersom den ofta är enklast att kommunicera med.

Specifikationer

Förpackningsinnehåll

• 1 × OP-COM V1.70 diagnosinterface/kabel för Opel
• 1 × USB-anslutning/kabel enligt leverans
• Programvara/drivrutin enligt leverans

Notis: Exakt innehåll kan variera beroende på leverans. Följ alltid instruktionerna som följer med just din produkt.

FAQ – Vanliga frågor

1) Vad är OP-COM V1.70?

Det är ett PC-baserat diagnosinterface för Opel/Vauxhall som ansluts via OBD2 och USB.

2) Vilket chip har denna version?

Produktinformationen anger PIC18F458.

3) Vilken firmware har den?

Den anges som Firmware V1.70 / V1.7 enligt produkttexten.

4) Vilken mjukvaruversion anges?

Produkttexten anger Software Version V2014/120309a.

5) Kan den läsa och radera felkoder?

Ja, OP-COM kan läsa och radera felkoder på stödda styrenheter.

6) Kan den visa live data?

Ja, programmet kan visa measuring blocks/live data och enligt texten upp till 8 parametrar samtidigt.

7) Stödjer den CAN-BUS?

Ja, produkttexten anger stöd för CAN-BUS-baserad diagnostik, inklusive HSCAN, MSCAN och SWCAN.

8) Fungerar den på Astra H, Vectra C och Zafira B?

Ja, dessa modeller nämns uttryckligen i produktinformationen som exempel.

9) Kan jag uppdatera OP-COM online?

Om din leverans anger “Never Update Online” ska du inte uppdatera online. Fel uppdatering kan skada interfacet eller göra det obrukbart.

10) Vad betyder Kod 28 i Windows?

Kod 28 betyder normalt att drivrutinen inte är installerad. Installera rätt USB-drivrutin via Enhetshanteraren.

11) Behöver jag .NET Framework?

Produktinformationen anger att dotnetfx35_SP1 kan behövas på Windows XP och Windows 7.

12) Ska programmet köras som administratör?

Ja, särskilt på Windows 7 och nyare system rekommenderas att köra programmet som administratör.

13) Kan OP-COM göra output tests?

Ja, programmet kan utföra output tests på många kontroller där bilen och styrenheten stödjer funktionen.

14) Kan det läsa airbag/SRS?

Airbag/SRS nämns i produkttexten, men stöd beror på bilmodell, årsmodell och styrenhet. Arbeta alltid försiktigt med säkerhetssystem.

15) Är OP-COM samma sak som en vanlig ELM327?

Nej. OP-COM är ett Opel-anpassat interface med multiplexer och stöd för flera Opel-specifika kommunikationsvägar.

Viktiga notiser & säkerhet

• Uppdatera inte online onlineuppdatering kan skada interfacet.
• Läs och spara felkoder innan du raderar dem.
• Använd stödladdare vid längre diagnospass, kodning eller tester.
• Output tests ska användas med försiktighet eftersom de kan aktivera komponenter i bilen.
• SRS/airbag-system ska endast hanteras med rätt kunskap och säkerhetsrutiner.
• Ändra inte kodning om du inte vet exakt vad funktionen gör.
• Använd inte diagnosprogram aktivt under körning.

Sammanfattning

OP-COM V1.70 med PIC18F458 är ett kraftfullt och Opel-anpassat diagnosinterface för dig som vill göra mer än bara enkel motorfelsökning. Det kan läsa och radera felkoder, visa live data, arbeta med flera styrenheter och stödja både äldre serial link-system och nyare CAN-BUS-baserad diagnostik. Med rätt installation, rätt drivrutin och försiktig användning är det ett mycket användbart verktyg för felsökning och service på Opel/Vauxhall.
