KONNWEI KW906 – Bluetooth 5.0 OBD2-kodläsare för 12V bensin/diesel & hybrider

Introduktion – vad är KW906?

KONNWEI KW906 är en DIY-skanner i miniformat för OBD2 som ger dig direktaccess till motorstyrningens diagnostikdata. Genom att koppla enheten till en mobilapp får du felkodsläsning, realtidsdata, emissionsövervakning, drivcykelverifiering, O2-sensoranalys, Mode $06 och mycket mer. Den autodetekterar kommunikationsprotokoll i bilen och har ett viloläge som minimerar strömförbrukningen när bilen är avstängd.

Där traditionella, skrymmande handhållna instrument kräver kablar och separata uppdateringar, arbetar KW906 trådlöst via Bluetooth 5.0 och använder den mobilapp du föredrar (t.ex. populära OBD-appar). ON/OFF-brytaren gör det enkelt att stänga av adaptern när du vill, utan att ta bort den fysiskt – perfekt om du planerar att ha den inkopplad på heltid.

Specifikationer (punktlista)

• Modell: KONNWEI KW906 BT5.0
• Typ: Trådlös OBD2-kodläsare (mini, med strömbrytare)
• Spänning: 12 V fordon (OBD2/EOBD-certifierade)
• Effekt: ca 0,77 W (drivs från fordonets DLC)
• Kommunikation: Bluetooth 5.0 (bakåtkompatibel 4.0)
• Storlek: ~ 5 × 4 × 2,5 cm

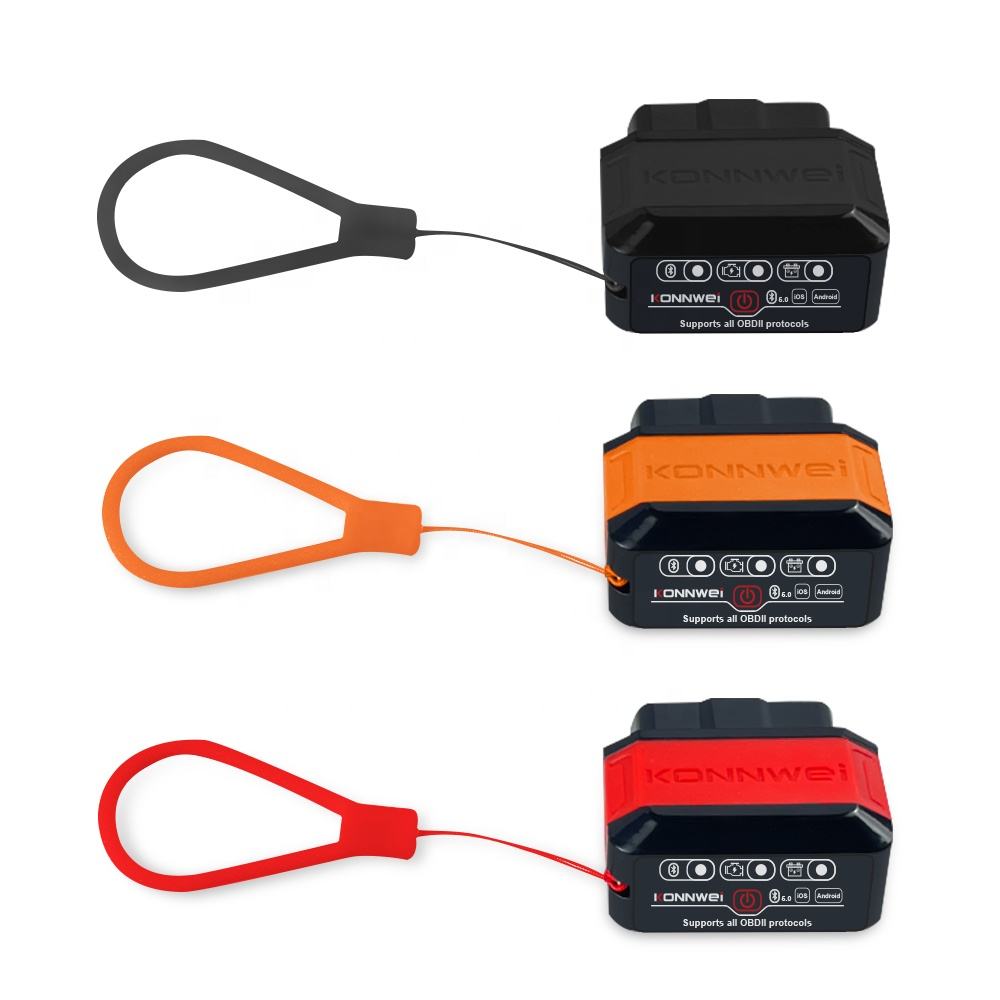

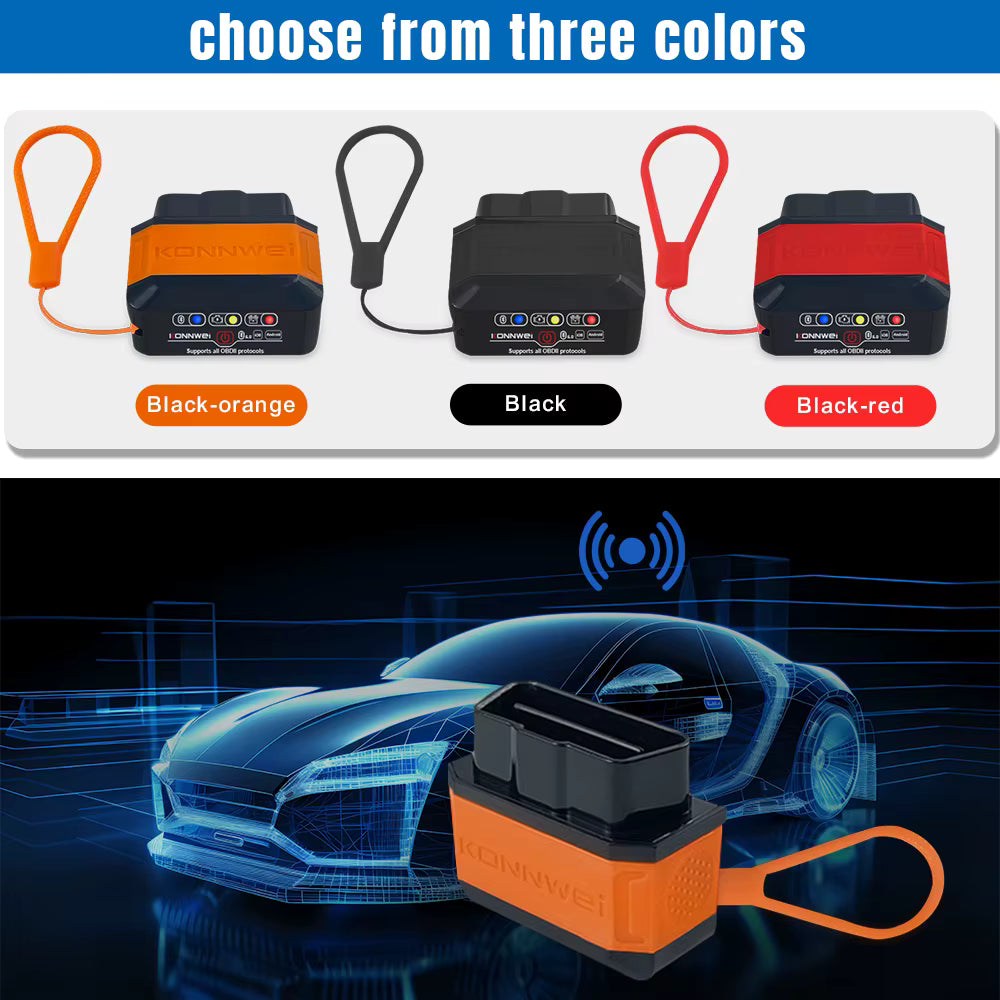

• Färger: Röd/Svart, Orange/Svart, Svart
• Certifieringar: CE, FCC, RoHS, BQB
• Språk (appmenyer): Engelska, Ryska, Tyska, Turkiska, Spanska, Italienska, Franska, Portugisiska, Polska, Koreanska, Kinesiska, Japanska, Arabiska, Tjeckiska, Svenska m.fl. (app-beroende)
• Protokoll: ISO 9141, KWP2000, SAE J1850 VPW/PWM, ISO 15765-4 CAN (autodetektion)
• Huvudfunktioner: DTC (läs/radera), livedata, freeze frame, I/M readiness, O2-test, Mode $06, VIN/CALID/CVN, loggning, accelerationstest, statistik (app-beroende)
• Viloläge: Lågförbruknings-sleep för att spara batteri
• Strömbrytare: Fysisk ON/OFF på adaptern
• Anslutning: 16-polig OBD2-DLC (standard)
• Plattform: iOS/Android (styrs via app)

Funktioner & användningsområden

• Felkodsläsning: Läs/radera generiska (P0, P2, P3, U0) och tillverkar-specifika (P1, P3, U1) koder.
• Livedata & grafer: RPM, hastighet, kylvätsketemp, bränsletrim, MAF/MAP, TPS, O2-spänning m.m.
• Freeze frame: Ta en ögonblicksbild av sensordata när en DTC skapades.
• I/M Readiness & besiktning: Kontrollera att monitorer är Ready före besiktning/OBD-test.
• O2-test & Mode $06: On-board monitorresultat för specifika komponenter (app-beroende).
• VIN/CALID/CVN: Hämta identifieringsdata från ECU.
• Prestanda & logg: Accelerationstest, loggning, export/delning av rapporter.
• Autodetektion: KW906 identifierar rätt kommunikationsprotokoll automatiskt.
• Sleep + ON/OFF: Energisnål drift och enkel avstängning utan att dra ur kontakten.

Fördelar – varför välja KW906?

• Snabb & smidig: Liten formfaktor, startklar på sekunder.
• BT 5.0-prestanda: Stabilare länk, lägre latens och bättre räckvidd jämfört med äldre BT-versioner.
• Universell OBD2: Fungerar på i stort sett alla 12 V OBD2-bilar (regionrestriktioner kan gälla äldre fordon).
• Ekonomiskt: Prisvärd lösning som utnyttjar din telefons skärm, lagring och uppkoppling.
• Kontroll före köp/verkstad: Läs ut koder innan du lämnar in bilen – spara tid och pengar.
• Portabel: Lätt att ta med mellan fordon; perfekt för familjens flera bilar.
• Utbyggbart: Byt app efter behov – optimera för loggning, prestanda eller djupare DTC-analys.

Stöd & protokoll (OBD2/EOBD)

KW906 stödjer OBD-standarder och protokoll som används av de flesta moderna fordon: ISO 9141, KWP2000 (ISO 14230-4), SAE J1850 VPW/PWM, ISO 15765-4 CAN. Enheten autodetekterar rätt protokoll, vilket förenklar anslutningen och minskar fel.

Regionriktlinjer (generellt): USA 1996+, EU bensin ≈2001+, EU diesel ≈2004+. Kräver 12 V elsystem och 16-poligt OBD2-uttag. Äldre/ovanliga modeller kan avvika.

Kompatibilitet – fordon & plattform

• Fordon: 12 V bensin, diesel och många hybrider med OBD2/EOBD.
• Uttag: Standard 16-polig DLC, vanligtvis under instrumentpanelen.
• Operativsystem: iOS/Android (kräver kompatibel OBD-app).
• Språk i app: Beroende på valt program – svenska stöds i flera populära appar.

Behöver du bredare diagnos eller andra gränssnitt (WiFi/USB)? Se fler alternativ i felkodsläsare.

Manual & installationsguide (steg-för-steg)

A. Förberedelser & säkerhet

1. Parkera säkert och stäng av motorn. Slå av strömkrävande laster (ljus, fläkt m.m.).

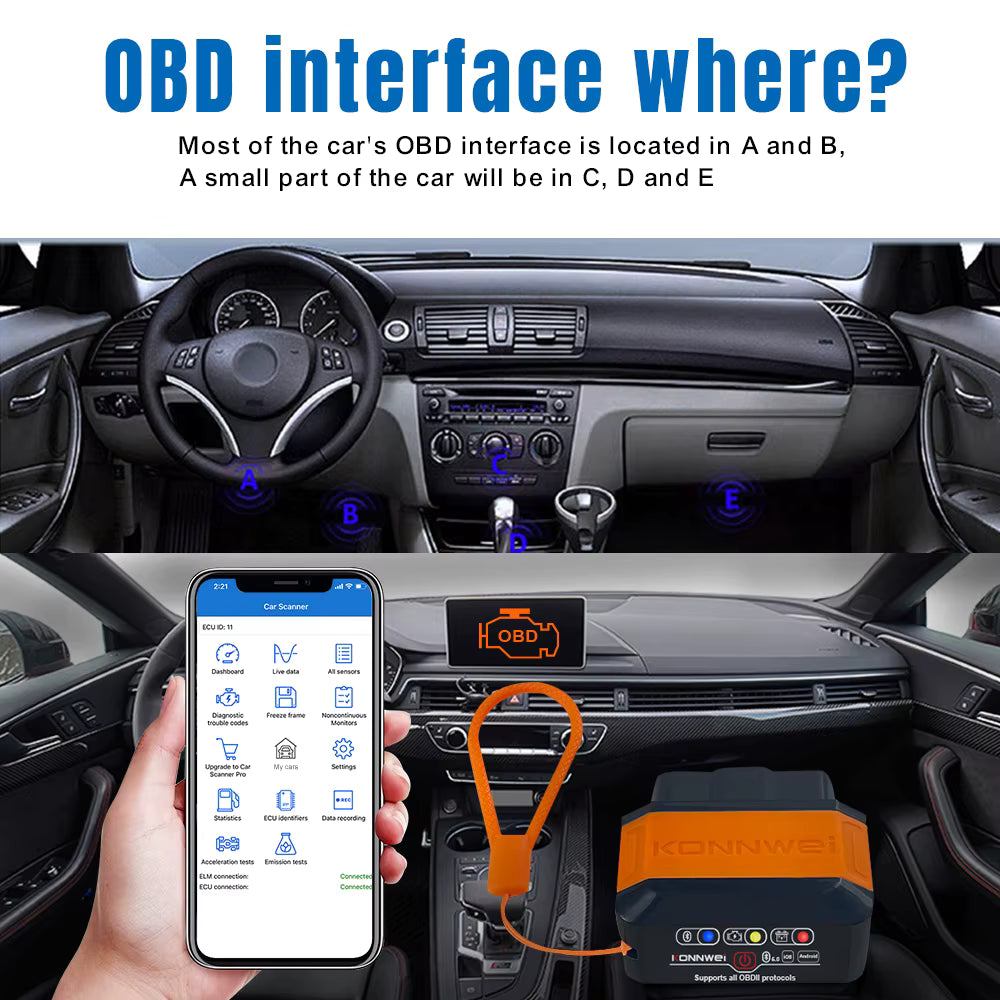

2. Lokalisera OBD2-uttaget (DLC) – oftast under instrumentpanelen på förarens sida.
3. Installera en kompatibel OBD-app på din telefon/surfplatta (iOS/Android).
4. Aktivera Bluetooth på din enhet.

B. Fysisk anslutning

1. Tryck in KW906 i 16-poliga DLC tills den sitter stadigt.
2. Sätt adapterns ON/OFF-brytare i ON för att aktivera den.
3. Slå på bilens tändning till läge ON (motorn kan vara AV för initial kommunikation).

C. Bluetooth-parkoppling

1. Öppna din OBD-app och välj att ansluta via Bluetooth.
2. Välj enhet i listan (t.ex. “KW906”/“OBDII”). Följ appens anvisningar vid första parkoppling.
3. När anslutningen är upprättad detekterar appen/bilen protokollet automatiskt.

D. Snabbstart – diagnos

1. Läs koder (Read Codes): Notera aktuella, lagrade och pending DTC. Spara skärmdump/logg.
2. Freeze frame: Granska sensordata vid tidpunkten för koden.
3. Livedata: Visa centrala PID:ar (ECT, STFT/LTFT, O2, MAP/MAF, RPM, VSS, IAT, spänning m.m.).
4. I/M Readiness: Kontrollera att monitorer är Ready inför besiktning.
5. Radera koder (Clear): Åtgärda först grundorsaken – radera sedan koden och provkör.

E. Avslut & förvaring

1. Vill du lämna adaptern inkopplad? Sätt brytaren i OFF när den inte används (extra säkerhet).
2. Alternativt – dra ur adaptern och förvara i handskfacket.

Arbetsflöden – typiska scenarier

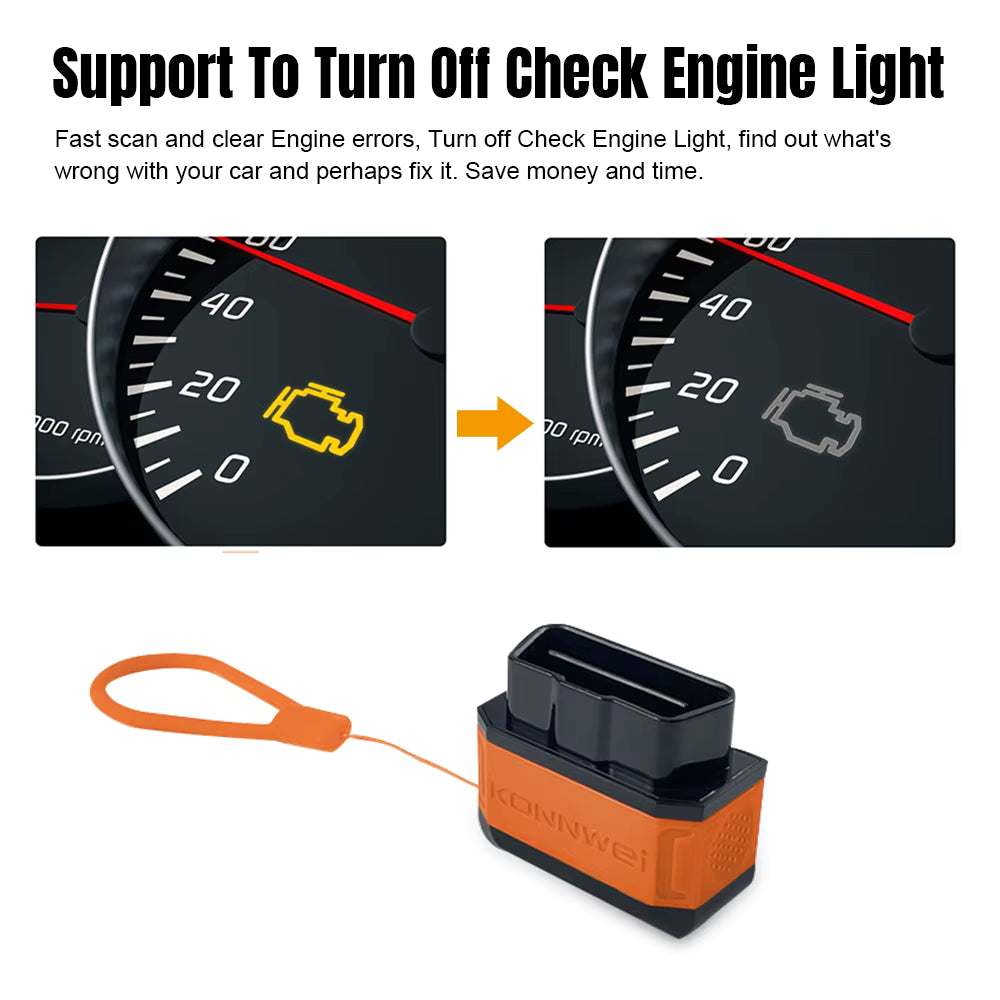

1) Motorlampan (MIL) lyser

• Anslut KW906 → Read Codes → notera DTC + freeze frame.
• Granska livedata (t.ex. bränsletrims, O2-värden, MAF/MAP) för att identifiera roten till felet.
• Åtgärda orsak → Clear Codes → provkör och verifiera att koden inte återkommer.

2) Besiktning/OBD-test

• Kontrollera I/M Readiness – om monitorer är Not Ready, kör en korrekt drivcykel.
• Verktyget hjälper dig följa upp att monitorerna blir Ready innan du åker till besiktningen.

3) Kallstartproblem

• Logga livedata under start: spänningsdip, RPM, ECT/IAT, bränsletrims.
• Felaktiga värden kan indikera givarfel (t.ex. ECT) eller bränslematningsproblem.

4) Trög gång/hög förbrukning

• Analysera LTFT/STFT för mager/fet gång.
• Kontrollera MAF, MAP och O2-sensorrespons. Leta vakuumläckor/avgasläckor.

5) O2/kat-relaterade koder

• Kör O2-test och Mode $06 för övervakningsresultat (app-beroende).
• Verifiera givarnas reaktionshastighet och amplitud före katalysator.

Tips & bästa praxis

• Spara data innan radering: Fotografera/skärmdumpa DTC och freeze frame för senare analys.
• Välj färre PID:ar: För snabbare uppdatering – logga endast de sensorer du behöver.
• Stabil spänning: Låg batterispänning ger ofta kommunikationsstörningar och felaktiga koder.
• Provkörning: Efter åtgärd – kör igenom en drivcykel för att sätta monitorer till Ready.
• App-inställningar: Kontrollera rätt bilprofil, protokoll och enhetsval i appen.
• Integritet: Rapportdelning innehåller ofta VIN och fordonsspecifik data – dela ansvarsfullt.
• Kombinera verktyg: Vill du även ha batteritest? Komplettera med batteritestare i vårt sortiment och se felkodsläsare för fler alternativ.

Vanliga frågor (FAQ)

1. Fungerar KW906 på min bil?

Om din bil är 12 V OBD2/EOBD-certifierad (USA 1996+, EU bensin ≈2001+, EU diesel ≈2004+) och har 16-poligt DLC, så ska den fungera.

2. Behöver jag särskild programvara?

Ja, du behöver en OBD-app för iOS/Android. Välj en som stöder de funktioner du vill använda (DTC, livedata, Mode $06, loggning m.m.).

3. Kan jag ha adaptern i hela tiden?

Ja, tack vare sleep-läge och ON/OFF-brytare. För bästa batterihälsa: slå gärna av adaptern när den inte används.

4. Kan KW906 koda system som ABS/SRS eller EPB?

KW906 är i första hand en OBD2-motor/Emission-skanner. För märkes-specifik fullsystemdiagnos krävs andra verktyg.

5. Fungerar det på 24 V fordon?

Nej, KW906 är avsedd för 12 V OBD2-fordon.

6. Hur långt är räckvidden?

Bluetooth 5.0 ger god räckvidd i fordon, men faktiska meter beror på bilens miljö och telefon.

7. Kan jag använda den med surfplatta?

Ja, så länge din surfplatta har Bluetooth och stödjer vald OBD-app.

8. Varför får jag ingen kontakt?

Kontrollera att tändningen är ON, att adapter är i ON, att appen är inställd på Bluetooth-anslutning och att din bil verkligen är OBD2-kompatibel.

9. Raderar Clear Codes felet?

Nej, det raderar indikatorn och minnet. Rotorsaken måste åtgärdas, annars kommer koden tillbaka.

10. Finns svenska i appen?

Flera appar erbjuder svenska menyer. Språktillgång varierar per app och version.

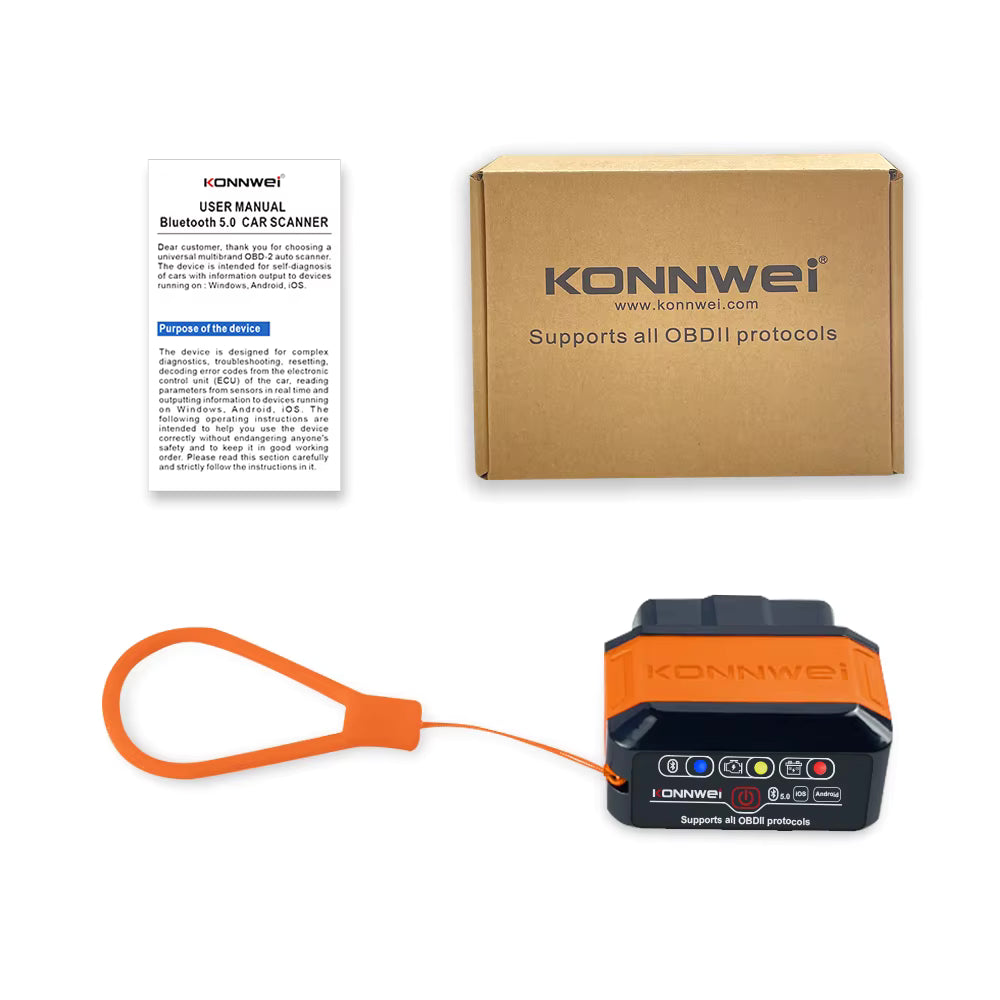

Förpackningsinnehåll

• 1 × KONNWEI KW906 Bluetooth 5.0 OBD2-adapter (med ON/OFF-brytare)
• 1 × Snabbstart/Användarguide
• 1 × Förvaringsask/förpackning

Viktiga notiser & ansvar

• Kompatibilitet: Även om OBD2 är standard kan funktionstillgång variera per märke/årsmodell/ECU.
• Säkerhet: Använd verktyget på egen risk. Följ fordonstillverkarens serviceföreskrifter.
• App-beroende: Funktioner och gränssnitt styrs av appen du använder, inte enbart adaptern.
• Strömförbrukning: Sleep minimerar förbrukning men slå gärna OFF vid långtidsparkering.
• Data: Spara alltid loggar före radering av koder för enklare uppföljning.

Fler skannrar och proffsalternativ hittar du i kategorin felkodsläsare.

Sammanfattning

KONNWEI KW906 är ett smidigt, prisvärt och kraftfullt OBD2-verktyg för vardagsdiagnos av motor och emission. Med Bluetooth 5.0, sleep-läge och strömbrytare får du bekväm och säker användning, och med rätt app får du en komplett uppsättning funktioner för DTC-analys, livedata, besiktningsstöd och prestandamätning. Ett utmärkt val för allt från nybörjare till vana entusiaster som vill ha mobil diagnos utan krångel. 🔧📊
