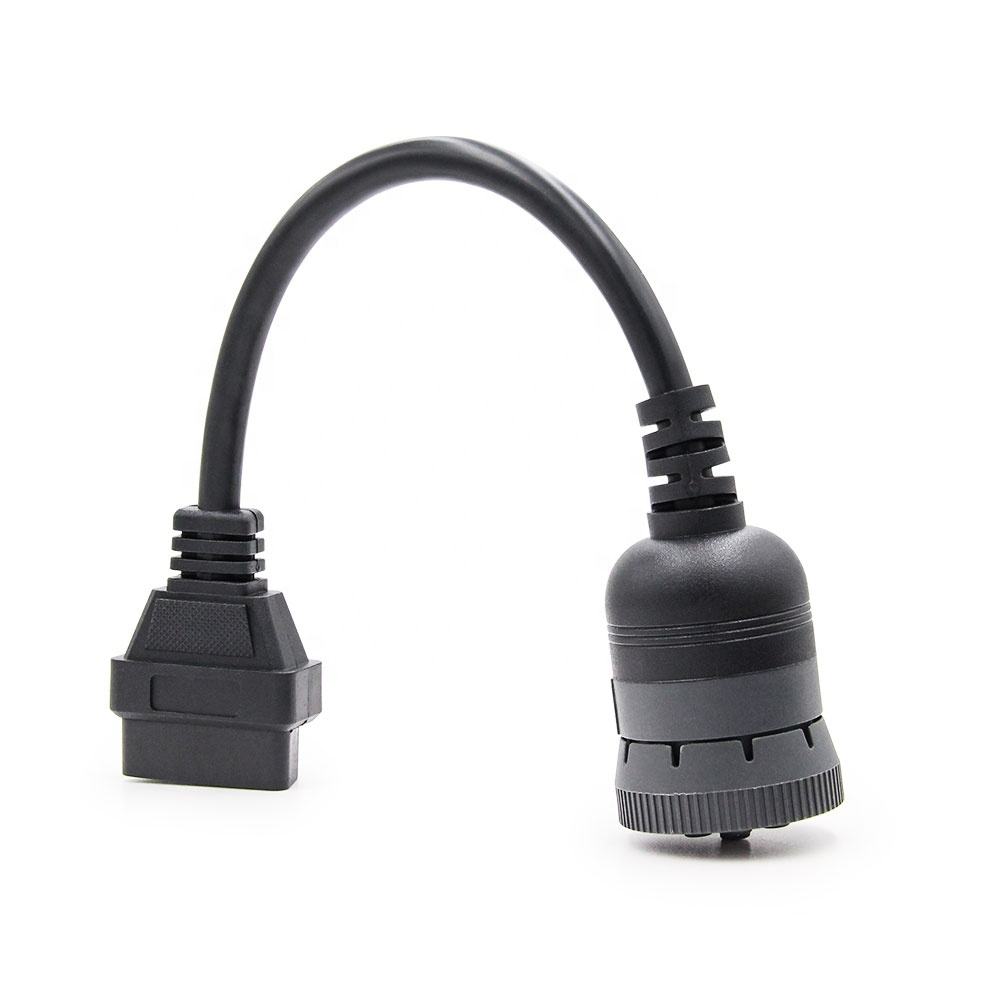

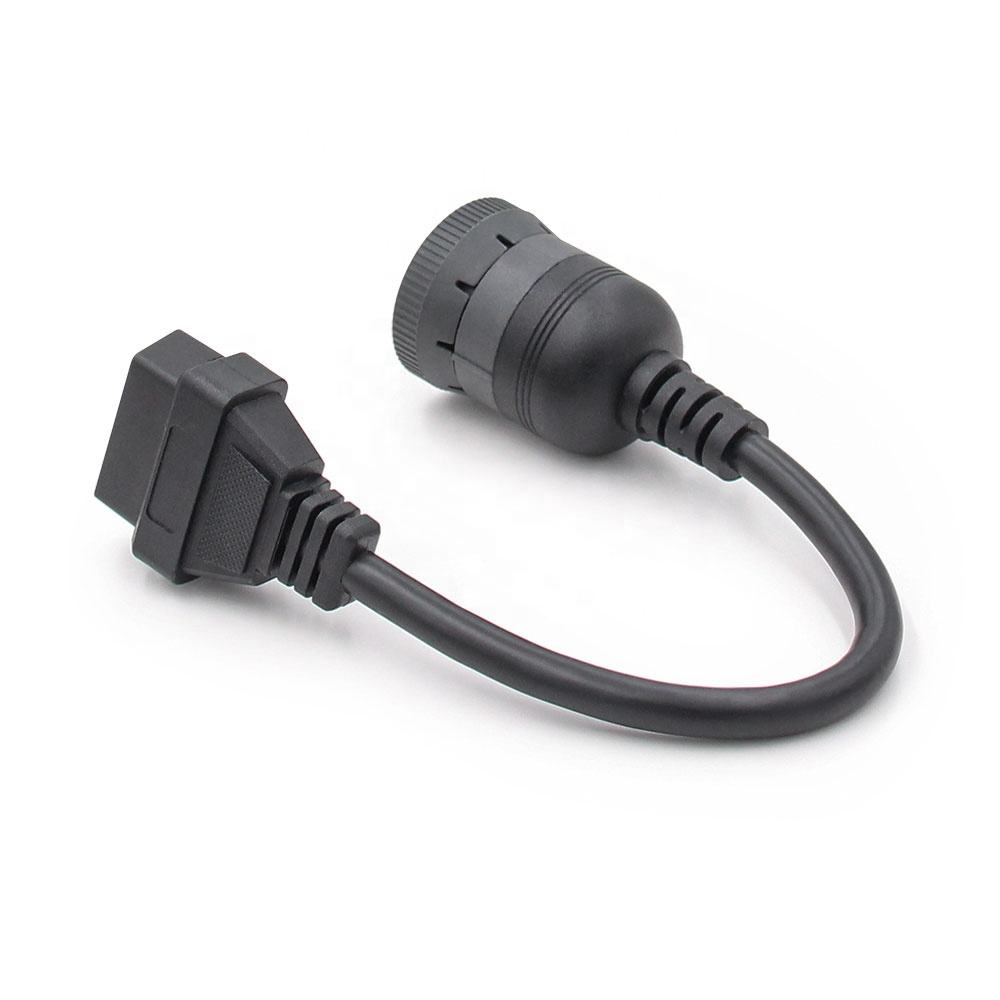

OBDII J1939 9-pin (Diesel) Hona → OBD2 16-pin Hona – Adapter för lastbil & arbetsfordon

Specifikationer

• Typ: Adapterkabel, passiv

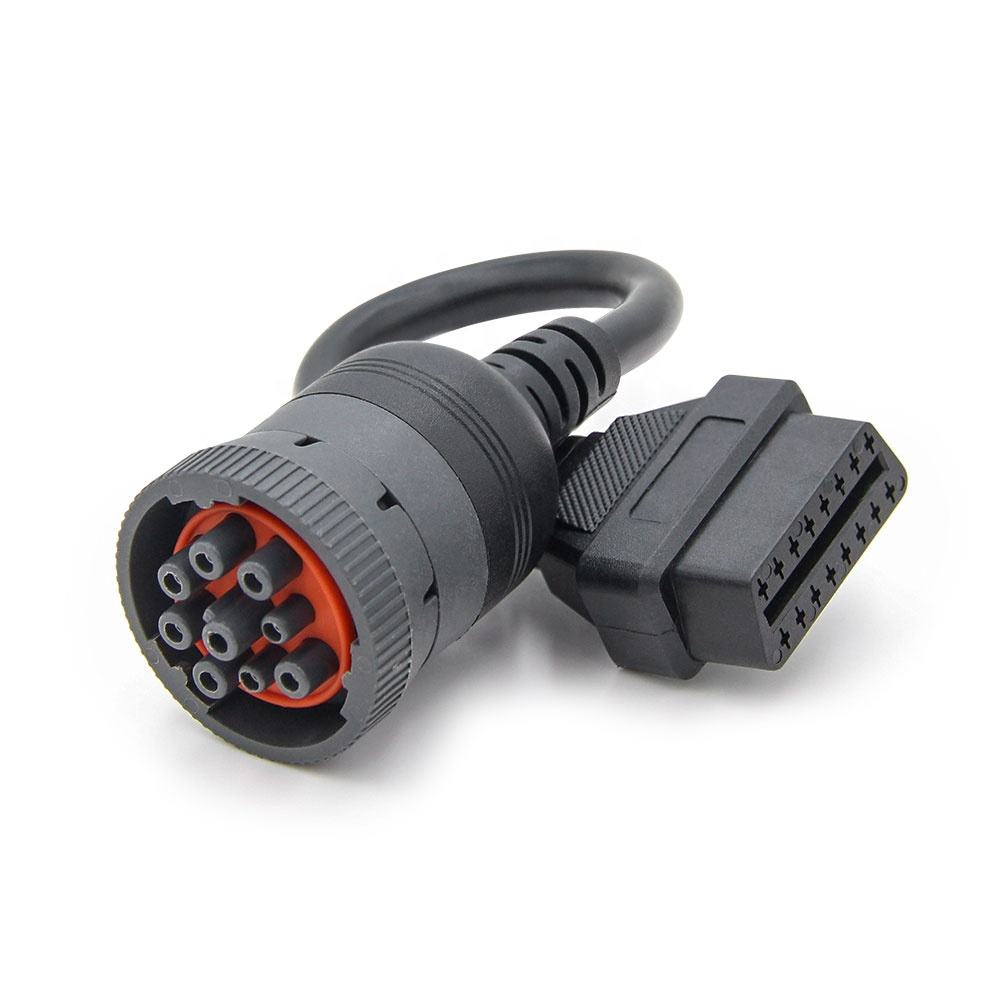

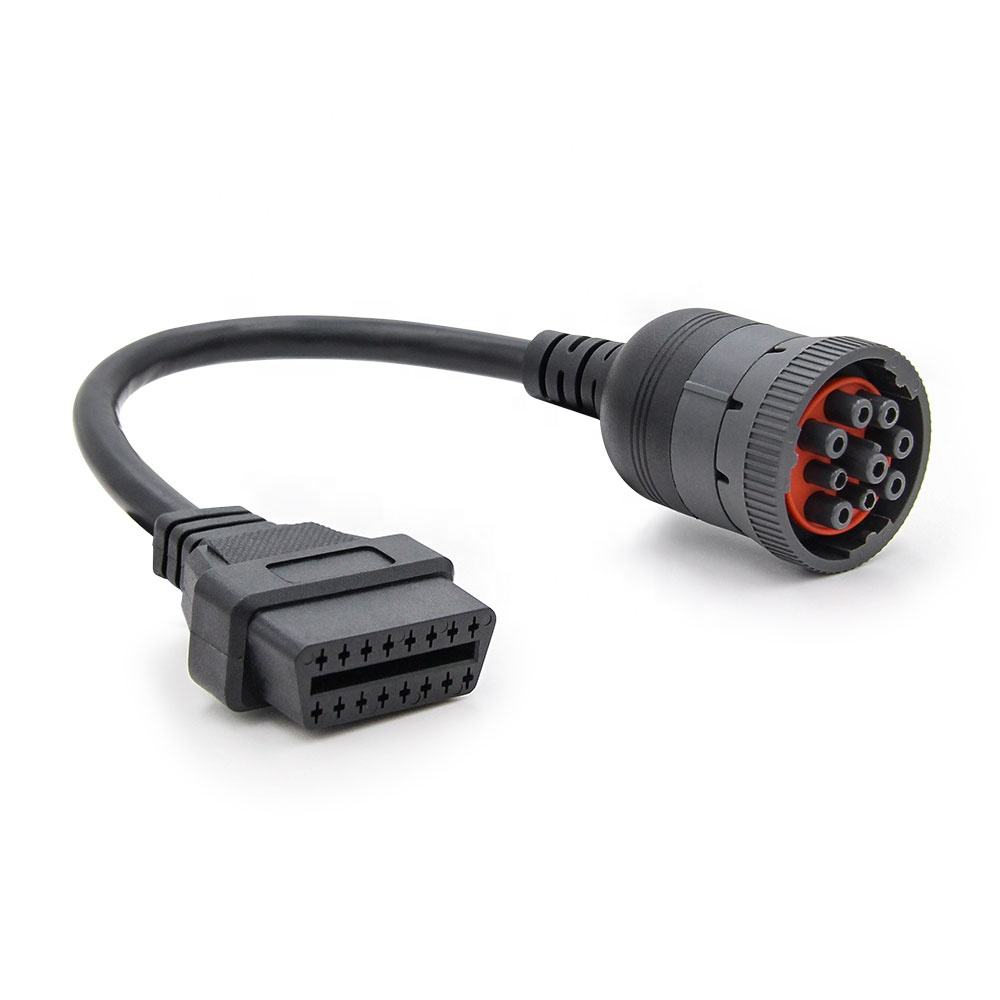

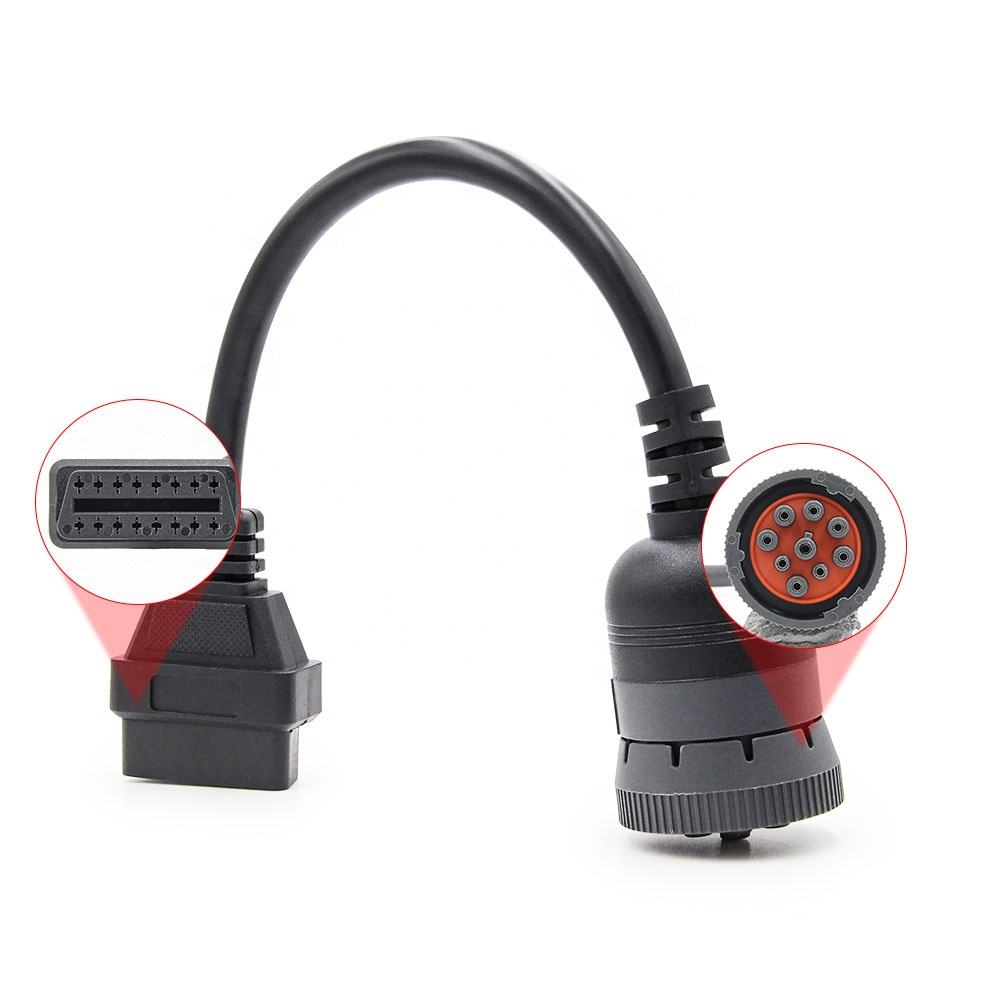

• Ingång (fordonssida): SAE J1939 9-pin Deutsch hona (svart/grön – nyckling beror på fordon)
• Utgång (verktygssida): OBD2 16-pin hona
• Spänning: 12/24 V tunga fordon (signalledningarna förs vidare; ingen omvandling)
• Konstruktion: Kraftig kabelstam, gjutna kontakter, dragavlastning
• Protokoll: Ingen översättning – endast fysisk anslutning J1939 ⇄ OBD2
• Användning: Lastbil, buss, entreprenad, lantbruk, generatorer m.fl. med J1939 9-pin

Funktioner & användningsområden

• Gör din anslutning enkel: Koppla din 16-pin OBD2-hane (diagnosverktyg/dongel) till fordonets J1939 9-pin.
• Robust för verkstad: Gjutna kontakter och flexibel mantel för daglig användning.
• Brett användningsområde: Felsökning, dataloggning, flottövervakning – förutsatt J1939-stöd i verktyget.
• Universell passform: Fungerar med de flesta verktyg som använder 16-pin OBD-hane och har J1939-protokollstöd.

Kompatibilitet & viktiga förbehåll

• Fordon: Tunga fordon/maskiner med J1939 9-pin uttag (svart eller grön). Kontrollera fordonets manual.
• Verktyg: Kräver diagnosverktyg/dongel som stödjer SAE J1939 via 16-pin OBD (många personbils-OBD2-verktyg gör inte det).
• Protokoll: Adaptern översätter inte J1939 ⇄ OBD2/EOBD. Den ändrar endast kontakttypen och matar fram bussens ledare.
• Spänning: J1939-miljöer kan vara 12 eller 24 V. Adaptern påverkar inte spänningsnivån – verktygets elspec måste vara kompatibel.

Manual & steg-för-steg

Förberedelser

1. Verifiera att ditt diagnosverktyg (dongel/handhållet) uttryckligen stödjer SAE J1939.
2. Lokalisera fordonets J1939 9-pin uttag (ofta i hytten nära OBD-plats/elmätare/säkringspanel).
3. Parkera fordonet säkert. Slå OFF på tändning/huvudström innan inkoppling.

Anslutning

1. Fäst adapterns 9-pin Deutsch hona i fordonets 9-pin hane tills låsningen klickar.
2. Ansut diagnosverktygets 16-pin OBD-hane till adapterns OBD2 16-pin hona.
3. Slå ON tändning/huvudström. Starta mjukvaran/appen och välj J1939 som protokoll om det inte auto-detekteras.

Efter användning

1. Avsluta diagnossessionen i mjukvaran. Slå OFF tändning/huvudström.
2. Koppla ur OBD-verktyget från adapter, och därefter adaptern från fordonet genom att frigöra låsningen.
3. Förvara kabeln torrt och skyddat från olja/kemikalier.

Felsökning

• Ingen kommunikation: Bekräfta att verktyget stöder J1939; kontrollera tändningsläge; inspektera stift/lås och kablage.
• Fel spänning/varning i verktyget: J1939-miljö kan vara 24 V – säkerställ att ditt verktyg tål spänningen enligt datablad.
• Kontakt passar inte: Det finns olika nyckling (svart/grön) och 6/9-pin varianter. Säkerställ att din fordonssida verkligen är 9-pin J1939 han-kontakt.

Vanliga frågor (FAQ)

1. Översätter adaptern J1939 till OBD2/EOBD?

Nej. Den är passiv och byter endast kontakt/uttag. Ditt verktyg måste ha inbyggt J1939-stöd.

2. Fungerar den med vanliga personbils-OBD2-läsare?

Endast om läsaren/appen har J1939-stöd. Många konsumentverktyg är endast för OBD2/EOBD (lätta fordon) och fungerar då inte.

3. Är den för 12 V eller 24 V?

Både 12/24 V miljöer. Adaptern påverkar inte spänningsnivån – kontrollera att ditt verktyg stöder fordonets elsystem.

4. Passar den både svarta och gröna 9-pin uttag?

Ja i de flesta fall. Nycklingen kan skilja mellan generationer; kontrollera ditt uttag innan beställning.

5. Behöver jag extra drivrutiner?

Adaptern i sig kräver inga drivrutiner. Eventuella drivrutiner gäller ditt diagnosverktyg och dess mjukvara.

Tips & bästa praxis

• Säker ström: Håll batteriet laddat under längre diagnossessioner – särskilt i 24 V system.
• Kabelskydd: Undvik drag i kontakten; använd avlastning så att inte stiften belastas.
• Rätt verktyg för jobbet: För avancerade lastbilsfunktioner krävs ofta lastbilsanpassad mjukvara/adapter.
• Komplettera sortimentet: För personbilar/OBD2, se våra handhållna felkodsläsare.

Förpackningsinnehåll

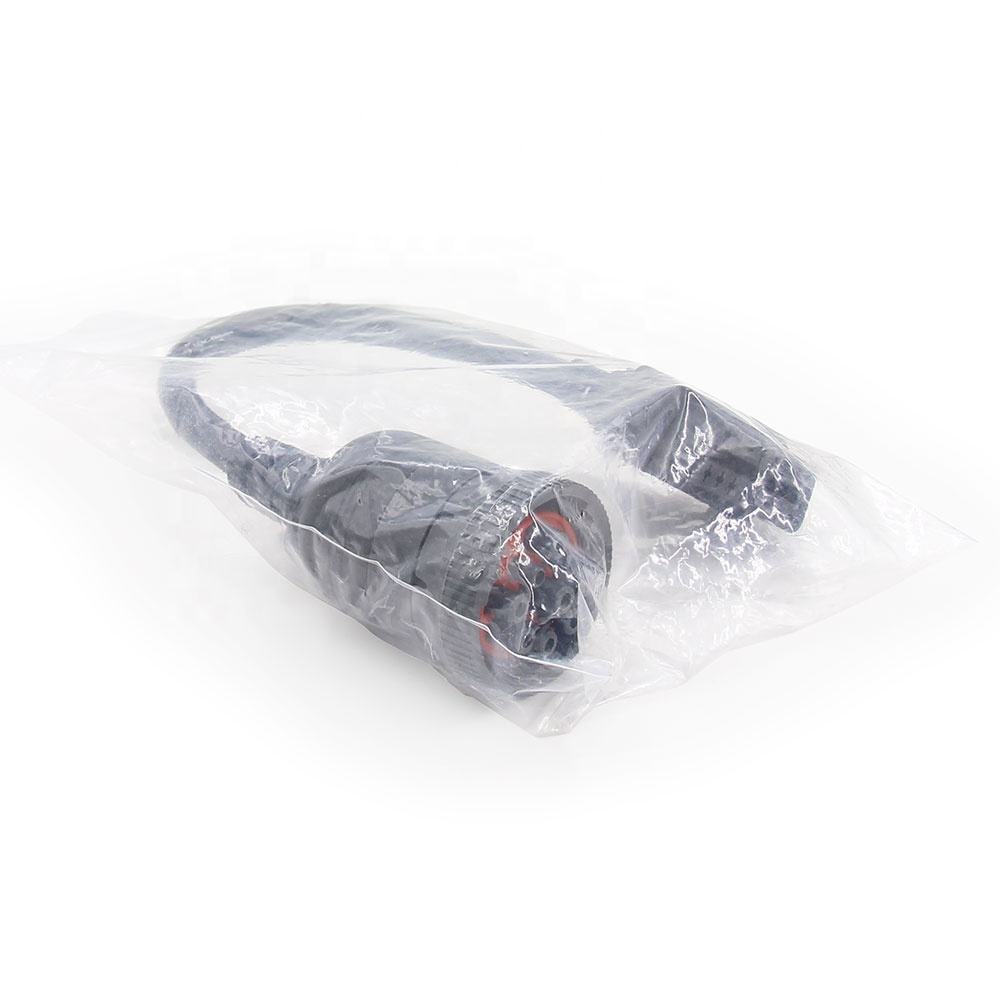

• 1 × OBDII J1939 9-pin hona → OBD2 16-pin hona adapterkabel

Viktiga notiser & ansvar

• Adaptern är passiv; ingen protokollomvandling utförs.
• All diagnostik ska ske enligt fordonstillverkarens säkerhetsrutiner och på eget ansvar.
• Kontrollera alltid kompatibilitet för verktyg/mjukvara (J1939) innan köp.

Sammanfattning

J1939 9-pin → OBD2 16-pin adapterkabeln är den enkla, robusta lösningen när du vill använda ett 16-pin OBD-verktyg på tunga fordon med J1939-uttag. Kom ihåg att verktyget måste stödja SAE J1939 – adaptern byter bara kontakt, inte protokoll. 🔧
